V pořadí třetím počinem z nové generace Turingů byl společností NVIDIA představený grafický čip TU106, na kterém jsou založeny všechny grafické karty GeForce RTX 2070. Tyto grafické karty by pak měly krom podpory ray tracingu nabídnout solidní výkon a snad i o něco lepší pořizovací cenu. Jestli tomu tak opravdu je, to se můžete přesvědčit v dnešní recenzi grafické karty Asus Strix RTX 2070 O8G Gaming.
Grafická karta Asus Strix RTX 2070 O8G Gaming je postavena na nejnovějším herním grafickém čipu NVIDIA TU106 společnosti NVIDIA, na který jsou pomocí 256bit sběrnice připojeny moduly grafické paměti typu GDDR6 o kapacitě 8 GB. Jedná se o grafickou kartu s podporou ray tracingu a svým výkonem pak Asus Strix RTX 2070 O8G Gaming spadá do segmentu grafických karet vysokého výkonu (high-end), kde mezi nejnovějšími grafickými kartami Turing zaujímá ta nejnižší patra výkonnostního žebříčku.
Frekvence grafického čipu je 1 410/1 815MHz (Base/Boost) a frekvence grafických pamětí pak 1 750 MHz, což u pamětí typu GDDR6 představuje efektivní frekvenci 14 000 MHz. Oproti referenčním hodnotám je tedy karta na jádře přetaktovaná o 195 MHz v Boost. Grafické paměti jsou taktovány v referenčních hodnotách NVIDIA GeForce RTX 2070.
Grafická karta Asus Strix RTX 2070 O8G Gaming měří na délku 305 mm a na základní desce vašeho počítače zabere 3 rozšiřující sloty. O chlazení se stará pasiv skládaný z hliníkových žeber a poniklované měděné základny, který je pro lepší odvod tepla vybaven celkem šesti tepelnými trubicemi (heatpipes). Dosedací plocha základny na grafický čip je pro lepší kontakt dokonale obrobena (MaxContact). Grafické paměti jsou chlazeny pomocí chladicího plátu, z modulů napájecí kaskády je pak odpadní teplo odváděno přímo do žebrování hlavního pasivu. Všechny důležité součásti grafické karty jsou tak velmi kvalitně chlazeny.
Aktivní část systému chlazení Asus Strix RTX 2070 O8G Gaming tvoří tři 90mm ventilátory, které jsou pro delší životnost a nižší hlučnost uloženy v dvojitých kuličkových ložiskách. Grafická karta Asus Strix RTX 2070 O8G Gaming disponuje dvěma BIOSy, které nastavují různé režimy ventilátorů P/Q-mode. V režimu P-mode (Performance mode) je křivka otáček ventilátorů nastavena velmi agresivně tak, aby grafická karta dosahovala co nejnižší teploty na úkor hlučnosti. V režimu Q-mode (Quite mode) je naopak upřednostněna nízká hlučnost na úkor vyšších teplot grafické karty. Ventilátory podporují technologii 0dB Fan, která při nízké zátěži a teplotě grafické karty pod 55 °C všechny ventilátory zastaví, a sníží tak její hlučnost na minimum (semi-pasivní chlazení). Technologie 0dB Fan však funguje pouze v režimu Q-mode, v režimu P-mode (Performance mode) se ventilátory otáčejí rychlostí 800 ot./min. i v době, kdy grafická karta vytížena není. Charakteristika závislosti hlučnosti na otáčkách ventilátoru je následující:
Grafickou kartu Asus Strix RTX 2070 O8G Gaming jsem testoval v obou režimech, tedy P-mode i Q-mode. Při testování účinnosti chlazení v nástroji 3DMark Time Spy Stress Test dosáhla grafická karta Asus Strix RTX 2070 O8G Gaming v režimu P-mode na skóre 98,7 % a v režimu Q-mode pak na 98,0 %. V obou režimech tak v těchto testech stability snímkové frekvence grafická karta prošla (minimální hranice je 97 %).
O napájení grafické karty Asus Strix RTX 2070 O8G Gaming se stará 10fázová napájecí kaskáda, která vyžaduje přídavné napájení pomocí jednoho 6-pin a jednoho 8-pin konektoru. Příkon karty byl výrobcem nastaven na 215 W (max. 269 W) a ten k jejímu provozu doporučuje zdroj o výkonu minimálně 550 W.
Výstupy na monitor jsou u grafické karty Asus Strix RTX 2070 O8G Gaming řešeny pomocí dvou konektorů DP 1.3/1.4 (Display Port), dvou konektorů HDMI 2.0 a nově pak také pomocí USB-C (VirtualLink) určeného pro připojení headsetu virtuální reality.
V dnešní recenzi jsme do testů pro porovnání herního výkonu a provozních vlastností grafické karty Asus Strix RTX 2070 O8G Gaming zařadili následující modely ze segmentu vysokého výkonu (high-end):
SPECIFIKACE GRAFICKÝCH KARET | ||||||
---|---|---|---|---|---|---|
GPU | Chip
Variant Family |
Velikost
Transistory Výroba |
SP
TMU ROP |
VRAM
Velikost Bus/Clock |
Base Clock
Turbo Clock Real Clock |
Interface
TDP |
Asus Strix RTX 2070 O8G Gaming | TU106
TU106-400A-A1 Turing |
445 mm2
10,800 million 12nm FinFET |
2304
144 64 |
GDDR6
8.192 GB 256b/14000 |
1410 MHz
1815 MHz 1875 MHz |
PCIe 3.0 x16
215 W |
MSI RTX 2080 Ti Gaming X TRIO | TU102
TU102-300A-K1-A1 Turing |
754 mm2
18,600 million 12nm FinFET |
4352
272 88 |
GDDR6
8.192 GB 352b/14000 |
1350 MHz
1755 MHz 1920 MHz |
PCIe 3.0 x16
300 W |
Asus Strix RTX 2080 O8G Gaming | TU104
TU104-400A-A1 Turing |
545 mm2
13,600 million 12nm FinFET |
2944
184 64 |
GDDR6
8.192 GB 256b/14000 |
1515 MHz
1860 MHz 1890 MHz |
PCIe 3.0 x16
245 W |
Gigabyte GTX 180 Ti Gaming OC 11G | GP102
GP102-350-K1-A1 Pascal |
471 mm2
12,000 million 16nm FinFET |
3584
224 88 |
GDDR5X
11.264 GB 352b/11104 |
1519 MHz
1633 MHz 1843 MHz |
PCIe 3.0 x16
250 W |
MSI GTX 1080 Armor 8G OC | GP104
GP104-400-A1 Pascal |
314 mm2
7,200 million 16nm FinFET |
2560
160 64 |
GDDR5X
8.192 GB 256b/10008 |
1658 MHz
1797 MHz 1906 MHz |
PCIe 3.0 x16
210 W |
Inno3D iChill GTX 1070 Ti X3 V2 | GP104
GP104-300-A1 Pascal |
314 mm2
7,200 million 16nm FinFET |
2432
152 64 |
GDDR5
8.192 GB 256b/8008 |
1607 MHz
1683 MHz 1860 MHz |
PCIe 3.0 x16
180 W |
Asus Strix GTX 1070 O8G Gaming | GP104
GP104-200-A1 Pascal |
314 mm2
7,200 million 16nm FinFET |
1920
120 64 |
GDDR5
8.192 GB 256b/8008 |
1658 MHz
1860 MHz 1962 MHz |
PCIe 3.0 x16
166 W |
Sapphire Nitro+ RX Vega64 8G HBM2 | Vega 10
Vega 10 XT GCN 5nd GEN |
484 mm2
12,500 million 14nm FinFET |
4096
256 64 |
HBM2
8.192 GB 2048b/1890 |
1247 MHz
1632 MHz 1515 MHz |
PCIe 3.0 x16
240 W |
Asus Strix RX Vega56 O8G Gaming | Vega 10
Vega 10 XL GCN 5nd GEN |
484 mm2
12,500 million 14nm FinFET |
3584
224 64 |
HBM2
8.192 GB 2048b/1600 |
1156 MHz
1590 MHz 1496 MHz |
PCIe 3.0 x16
260 W |
V dnešních testech grafických karet se zaměříme výhradně na jejich herní výkon, jehož ukazatelem pro nás bude snímková frekvence. Čím vyšších hodnot snímkové frekvence karta v testech dosáhne, tím lépe, a její výkon můžeme pokládat za vyšší. Snímková frekvence je v počítačových hrách měřena pomocí nástrojů FRAPS a OCAT, které zaznamenávají časy potřebné k vytvoření jednotlivých snímků (frame times) v grafické pipeline. Z těchto naměřených časů je pak následně kalkulována nejen průměrná snímková frekvence, ale také ukazatele plynulosti pohybu 1% Low a 0,1% Low (viz níže).
Dosažené hodnoty průměrné snímkové frekvence jednotlivých grafických karet jsou do grafů zanášeny sestupně tak, že karta s nejvyšší dosaženou snímkovou frekvencí je v grafu zanesena nahoře, a naopak model s nejnižší snímkovou frekvencí úplně dole.
Hodnota ukazatele „1% Low“ je vypočítána jako 99. percentil z naměřených hodnot časů snímků (frame times) převedených na snímkovou frekvenci. Pokud tuto hodnotu známe, můžeme pak říci, že 99 % snímků bylo vytvářeno stejnou a vyšší snímkovou frekvencí, než je hodnota tohoto ukazatele. Analogicky pak lze také říci, že zbylé jedno procento snímků bylo vytvářeno snímkovou frekvencí nižší. Tento ukazatel můžeme využít k analýze plynulosti pohybu ve hrách, kdy například jeho hodnota pohybující se nízko u hranice 30 FPS znamená, že pohyb ve hře již není pro oko hráče plynulý, ale spíše trhavý.
Hodnota ukazatele „0,1% Low“ se vypočítává obdobně jako ukazatel předchozí, na zřetel je však brán percentil 99,9. Tento ukazatel pak odhaluje méně časté, zato výraznější poruchy v plynulosti hry, kdy se při jinak plynulém pohybu obraz na okamžik jakoby zasekne (stuttering). Čím nižší je tento ukazatel, tím výraznější „záseky“ se ve hře objevují, a pohyb tak není plynulý i navzdory tomu, že průměrná snímková frekvence ukazuje vysoké hodnoty.
Víme-li tedy jak, co a čím bylo testováno, můžeme se směle pustit do výsledků dnešních testů.

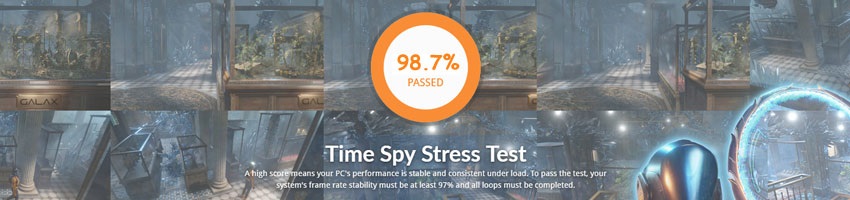

Pro měření provozních vlastností grafických karet využívám nástroj 3DMark a jeho zátěžový test s názvem Time Spy Stress Test. Tento test se skládá celkem z 20 průchodů minutové scény Time Spy, a trvá tak poměrně dlouhých 20 minut, během nichž grafická karta pracuje na plný výkon, a zahřeje se tím na svou běžnou provozní teplotu. Teprve po dosažení pracovní teploty grafické karty, nejčastěji v posledním průchodu scény, pak měřím její provozní vlastnosti. Spotřebu (příkon) celého testovacího systému s danou grafickou kartou na palubě pak testuji v počítačové hře Crysis 3 a rozlišení 1 920 × 1 080 px. Jak tedy grafická karta Asus Strix RTX 2070 O8G Gaming v tomto zátěžovém testu dopadla?
Test 3DMark Stress Test |
SUMARIZACE PROVOZNÍCH VLASTNOSTÍ | |||
---|---|---|---|
Asus Strix RTX 2070 O8G Gaming | P-mode | Q-mode | Poznámka k měření |
Pracovní teplota
|
61 °C
|
70 °C
|
měřeno jako průměr v posledním průchodu
|
Reálná pracovní frekvence
|
1 890 MHz
|
1 875 MHz
|
měřeno jako průměr v posledním průchodu
|
Spotřeba systému
|
316 W
|
316 W
|
měřeno v Crysis 3
|
Otáčky ventilátorů
|
1 770 ot/min
|
1 290 ot/min
|
měřeno na konci testu
|

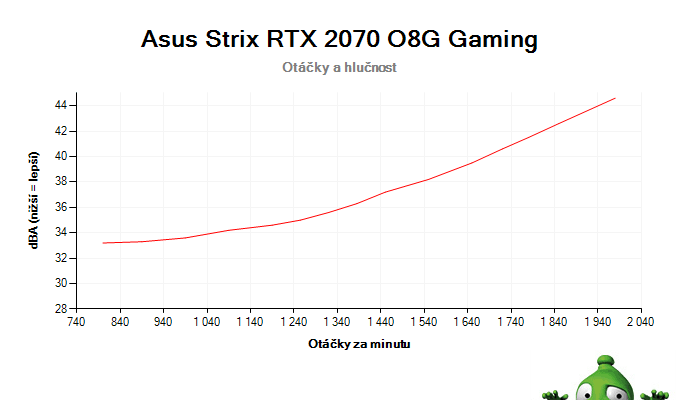

Hlučnost
|
41,2 dBA | 35,4 dBA |
interpolováno z otáček ventilátorů
|
V režimu P-mode se teploty grafické karty na konci zátěžového testu držely na 61 °C při otáčkách ventilátorů 1 770 ot./min. a průměrné frekvenci 1 890 MHz. V režimu Q-mode se pak teplota grafické karty držela na 70 °C při nízkých otáčkách do 1 290 ot./min. a frekvenci 1 875 MHz. I když výkon grafické karty byl v případě Q-mode zhruba o 1 % nižší nežli v režimu P-mode, v dnešních testech nechám zapnutý právě režim Q-mode. V tomto režimu totiž grafickou kartu Asus Strix RTX 2070 O8G Gaming ve svém PC prakticky vůbec neuslyšíte, za což 1 % výkonu klidně obětuji. Následující grafy ukazují, jak si provozní vlastnosti Asus Strix RTX 2070 O8G Gaming vedly ve srovnání s ostatními grafickými kartami v dnešních testech.

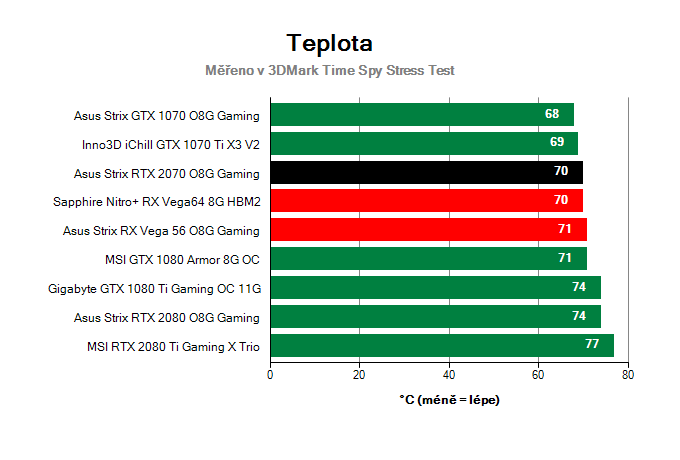

Porovnání provozních vlastností |
Pokud by vás zajímalo také srovnání provozních vlastností grafické karty Asus Strix RTX 2070 O8G Gaming se všemi ostatními GeForce RTX 2070, které jsme na Alza.cz testovali, můžete se podívat do následujících grafů.
Shadow of the Tomb Raider je akční dobrodružná počítačová hra z pohledu třetí osoby, jejíž děj se odehrává v nitru peruánských džunglí. Tato počítačová hra byla postavena na herním engine Foundation engine vývojáři ze studia Eidos Montreal a vydána v září 2018 společností Square Enix. Měření snímkové frekvence a frame times bylo prováděno v testovací scéně na mapě The Hidden City po dobu 110 sekund nástrojem FRAPS. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích.
Testy Shadow of the Tomb Raider |

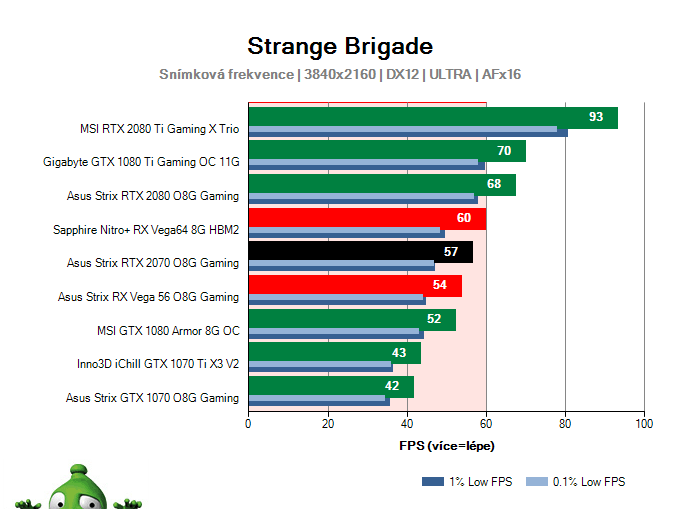

Strange Brigade je dobrodružná kooperativní střílečka z pohledu třetí osoby, která se odehrává v Egyptě minulého století. Tato hra byla postavena na herním engine Asura vývojáři ze studia Rebellion a vydána stejnou společností v srpnu 2018. Měření snímkové frekvence a frame times bylo prováděno na vestavěném benchmarku hry po dobu 59 sekund nástrojem OCAT. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích.
Testy Strange Brigade |

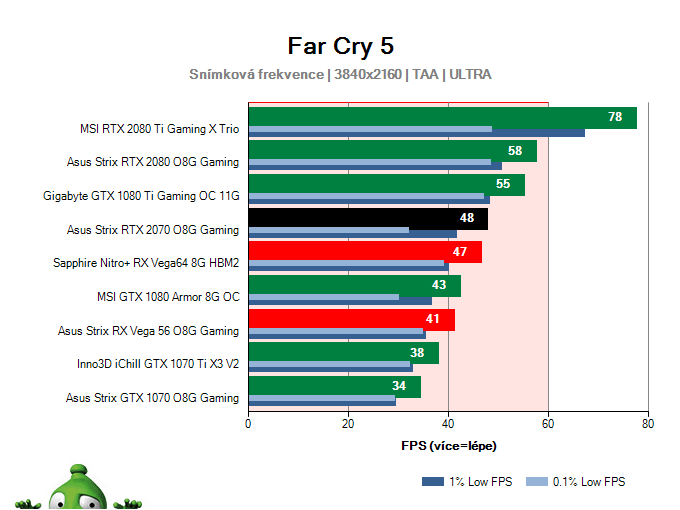

Far Cry 5 akční počítačová RPG odehrávající se v otevřeném světě kolem fiktivního městečka Hope County v Montaně. Hra byla postavena na herním engine Dunia Engine vývojáři ze studia Ubisoft Montreal a vydána v březnu 2018 společností Ubisoft. Měření snímkové frekvence a frame times bylo prováděno na vestavěném benchmarku hry po dobu 59 sekund nástrojem FRAPS. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích.
Testy Far Cry 5 |

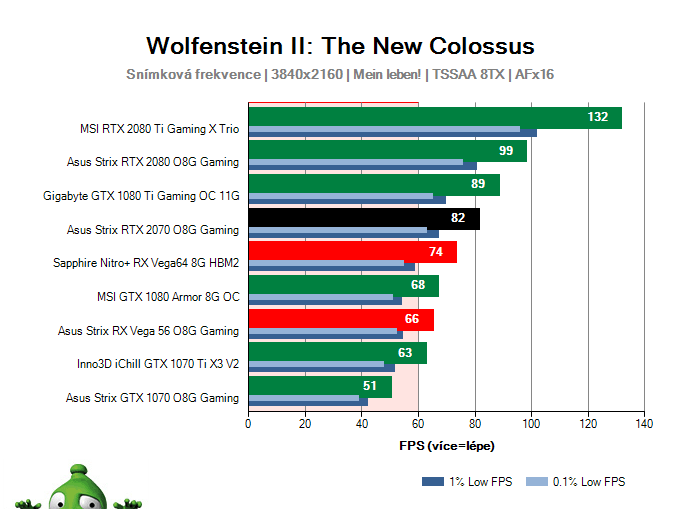

Wolfenstein II: The New Colossus je akční a dobrodružná herní střílečka z pohledu první osoby. Hra byla postavena na herním engine IdTech6 vývojáři ze studia MachineGames a vydána v říjnu 2017 společností Bethesda. Hra podporuje nové herní rozhraní Vulkan. Měření snímkové frekvence a frame times bylo prováděno v testovací scéně Manhattan Ruins po dobu 84 sekund nástrojem OCAT. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích.
Testy Wolfenstein II: The New Colossus |
Wolfenstein II: The New Colossus je vůbec první hrou, která byla postavena výhradně na grafickém rozhraní API Vulkán. Z tohoto grafického rozhraní více profitují grafické karty s čipem AMD, zejména pak v nižším rozlišení 1 920 × 1 080 pixelů. Díky podpoře výpočtu s přesností FP16 pak tato hra velmi dobře sedí také novým kartám RTX.
Assassin's Creed: Origins je akční adventurou v pořadí již desáté série, která se tentokrát odehrává ve starověkém Egyptě. Hra byla postavena na herním engine AnvilNext 2.0 vývojáři ze studia Ubisoft Montreal a vydána v říjnu 2017 společností Ubisoft. Měření snímkové frekvence a frame times bylo prováděno na vestavěném benchmarku po dobu 121 sekund nástrojem FRAPS. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích. V rozlišení 3 840 × 2 160 pixelů (4K UHD) byl v testech anti-aliasing nastaven na LOW.
Testy Assassin's Creed: Origins |
Počítačová hra Assassin's Creed: Origins není ke grafickým kartám AMD právě moc přívětivá. Grafické karty společnosti NVIDIA zde podávají mnohem lepší výsledky.
Middle-earth: Shadow of War je akční počítačová RPG hra založená na světě postav J. R. R. Tolkiena, odehrávající se v čase mezidobí Hobita a Pána prstenů. Hra byla postavena na herním engine Firebird vývojáři ze studia Monolith Productions a vydána v říjnu 2017 společností Warner Bros. Měření snímkové frekvence a frame times bylo prováděno na vestavěném benchmarku hry po dobu 56 sekund nástrojem FRAPS. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích.
Testy Middle-earth: Shadow of War |
Crysis 3 je akční FPS (first-person shooter) počítačová hra odehrávající se ve fiktivní budoucnosti. Hra byla postavena na herním CryEngine 3 vývojáři ze studia Crytek a vydána v květnu 2013 společností Electronic Arts. Hra spadá do herního programu Gaming Evolved společnosti AMD. Měření snímkové frekvence a frame times bylo prováděno v testovací scéně SWAMP po dobu 115 sekund nástrojem FRAPS. Detailní nastavení grafického rozhraní hry pro testy je uvedeno na přiložených snímcích. Anti-aliasing byl nastaven v rozlišení 1 920 × 1 080 pixelů (FHD) na MSAA × 4, v rozlišení 2 560 × 1 440 pixelů (WQHD) na MSAA × 2 a v rozlišení 3 840 × 2 160 pixelů (4K UHD) byl pak anti-aliasing zcela vypnut.
Testy Crysis 3 |
Jak můžete vidět, počítačová hra Crysis 3 grafické kartě RTX příliš nesvědčí. Na vině mohou být nevyladěné ovladače pro novou architekturu, zejména pak pro nové paměti GDDR6.
Herní testy grafické karty Asus Strix RTX 2070 O8G Gaming máme za sebou, pojďme se tedy společně podívat na to, jak si vlastně tato grafická karta vedla v porovnání se svými dnešními rivaly. Následující grafy zobrazují výkonnostní rozdíly mezi jednotlivými grafickými kartami v různých rozlišeních. Hodnoty v grafech jsou uvedeny v procentech výkonu, který byl zprůměrován ze všech dnešních měření.

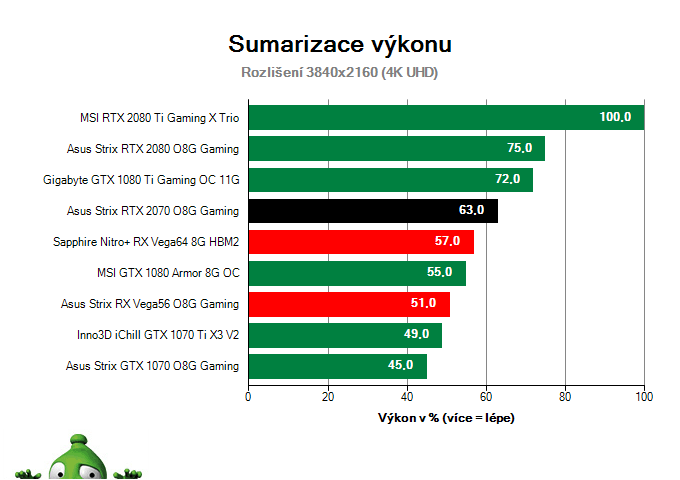

Sumarizace výkonu |
Výkon grafické karty Asus Strix RTX 2070 O8G Gaming je dán zejména výkonem samotného grafického čipu TU106 (TU106-400A-A1), který se od jiných grafických karet GeForce RTX 2070 může lišit pouze přednastavenou frekvencí grafického čipu, nastavenou frekvencí grafických pamětí či nastaveným vyšším limitem spotřeby, který pak tolik neomezuje frekvenci grafické karty. K udržení vyšší frekvence grafické karty, a tím i jejího výkonu, pak může napomoci také kvalitní systém chlazení, který udrží grafický čip na nízkých teplotách.
V případě grafické karty Asus Strix RTX 2070 O8G Gaming se reálná frekvence grafického čipu v zátěžovém testu 3DMark Time Spy Stress Test pohybovala na hranici 1 875 MHz při efektivní frekvenci grafických pamětí 14 000 MHz.
Pokud bychom srovnávali výkon Asus Strix RTX 2070 O8G Gaming oproti svému předchůdci z rodiny Pascal, tedy grafické kartě GeForce GTX 1070, pak její výkon je prakticky o 40 % vyšší, což si myslím není vůbec špatné. Oproti grafické kartě GeForce GTX 1080 pak tento nový Turing přinesl nárůst o nějakých 12–15 %. Mezigenerační nárůst je tedy poměrně vysoký, i když ne zas až takový, jako tomu bylo v případě vydání Pascalů.

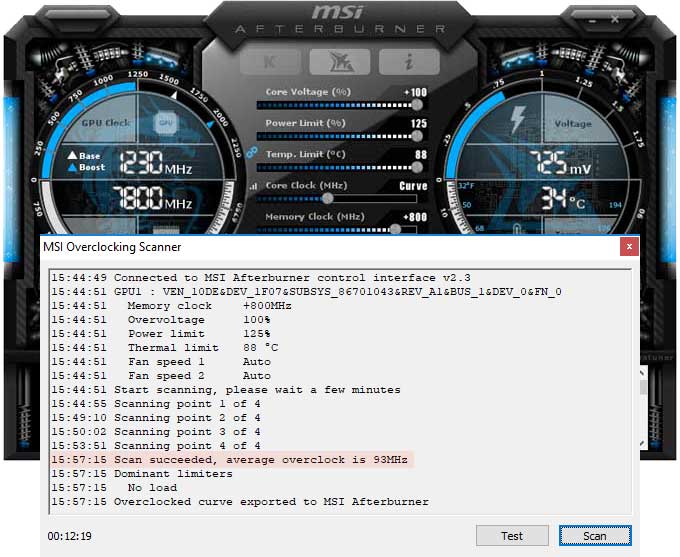

U nových grafických karet GeForce RTX máte možnost k přetaktování využít buď nově OC Scanner, který grafickou kartu přetaktuje „automaticky“, nebo si můžete veškeré parametry přetaktování nastavit sami ručně. Přetaktování grafické karty Asus Strix RTX 2070 O8G Gaming jsem prováděl za pomoci automatického přetaktování OC Scanner nástroje MSI Afterburner. Dříve ale, nežli jsem OC Scanner mohl spustit, musel jsem ručně na maximum nastavit položky Core Voltage (100 %), Power Limit (125 %) a Temp. Limit (88 °C). Také jsem musel nejdříve zjistit maximální frekvenci grafických pamětí, nástroj OC Scanner totiž umí přetaktovat pouze grafický čip, frekvenci grafických pamětí zcela ignoruje.
Postupně jsem tedy zvyšoval hodnoty frekvence grafických pamětí o 50 MHz a testoval jejich stabilitu v počítačových hrách. Jako stabilní se nakonec pro grafické paměti ukázala maximální hodnota +800 MHz, což představuje efektivní frekvenci VRAM 15 600 MHz. Nyní jsem tedy konečně mohl spustit automatické přetaktování pomocí OC Scanner.
S posunutou frekvencí pamětí o 800 MHz a s položkami Core Voltage, Power Limit, Temp. Limit na maximum mi pak OC Scanner nastavil frekvenci grafického čipu oproti výchozímu stavu v průměru o 93 MHz výše. S takto nastavenými parametry grafické karty jsem pak otestoval některé hry s následujícími výsledky:

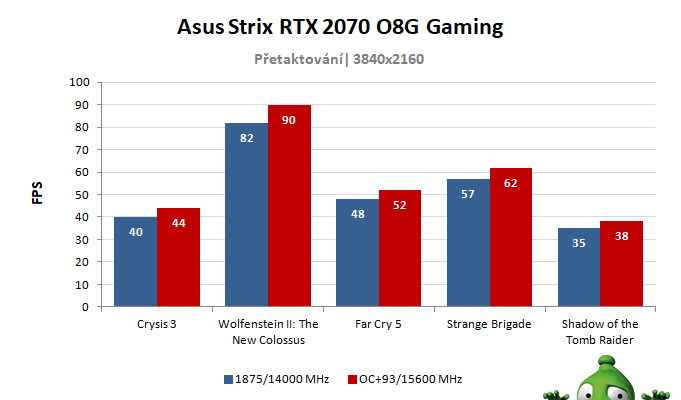

Pomocí nástroje automatického přetaktování OC Scanner se mi z grafické karty Asus Strix RTX 2070 O8G Gaming podařilo získat v průměru nějakých 8–9 % dalšího výkonu, což popravdě není příliš, ale někdy by se vám to hodit přeci jen mohlo. Na spotřebě celé testovací sestavy s grafickou kartou Asus Strix RTX 2070 O8G Gaming na palubě se toto přetaktování projevilo nějakými 15 W navíc.
Následující video pak ukazuje nárůst výkonu a provozní vlastnosti u takto přetaktované grafické karty Asus Strix RTX 2070 O8G Gaming v počítačové hře Crysis 3.
Komu je tato grafická karta určena? Obdobně jako všechny GeForce RTX 2070 ostatních výrobců je také grafická karta Asus Strix RTX 2070 O8G Gaming určena všem náročnějším hráčům počítačových her, kterým mainstreamové grafiky svým výkonem již přestaly stačit, avšak ty nejvýkonnější high-endové grafické karty by pro ně byly zase zbytečným luxusem a jejich výkonu by jen těžko využili.
Takovýmto hráčům pak grafická karta Asus Strix RTX 2070 O8G Gaming může kromě výkonu dále nabídnout také skvělý systém chlazení, včetně všech výhod edice ROG (Republic of Games), jako jsou výběrové součástky, AURA, MaxContact či FanConnect. Asi tím nejatraktivnějším lákadlem je však u grafické karty Asus Strix RTX 2070 O8G Gaming především DUAL BIOS, který skrze režim Q-mode této kartě propůjčuje vynikající provozní vlastnosti, zejména pak extrémně nízkou hlučnost, o níž se jiným grafickým kartám může jen zdát.
V případě vašeho zájmu o tuto grafickou kartu si však dejte dobrý pozor na její rozměry a cenu. Délka grafické karty Asus Strix RTX 2070 O8G Gaming totiž přesahuje 300 mm, a nemusí se tak vejít do úplně každé počítačové skříně. Pořizovací cena Asus Strix RTX 2070 O8G Gaming je zase příliš vysoká a docela jistě by se vám tak spíše vyplatilo pořízení nějaké GeForce GTX 1080 Ti, která vám toho výkonu nabídne přeci jen ještě o něco více.
Asus Strix RTX 2070 O8G Gaming
Grafické kartyAsus Strix RTX 2070 O8G Gaming patří do nové generace grafických karet Turing společnosti NVIDIA a nabízí solidní herní výkon všem náročnějším hráčům počítačových her. Tato grafická karta disponuje vynikajícím systémem chlazení, který jí po přepnutí do Q-mode propůjčuje vynikající provozní vlastnosti.
