Co je TFT displej?

Zobrazit katalog

Slovník

Aktualizováno

TFT (thin film transistor) je technologie, která se používá v monitorech a displejích, typicky ve spojení s displeji z tekutých krystalů – LCD (liquid crystal display). Je založena na tenkovrstvých tranzistorech, které jsou umístěny pod tekutými krystaly a mají na starosti jejich ovládání – pod každým pixelem je jeden tranzistor, který ovládá jas daného pixelu. Příchod TFT umožnil displejům zobrazovat plynulejší pohyb, vyšší rozlišení a přesnější barvy.

Co je TFT displej

Co je TFT displej – OBSAH

  1. Jak funguje TFT displej?
  2. Hlavní výhody TFT
  3. Technologie IPS, TN, VA – co jsou zač?

Jak funguje TFT displej?

Na následujícím obrázku se můžete podívat, kde se v displeji nachází TFT vrstva. Jde o film tvořený miniaturními tranzistory umístěnými v mřížce na skleněném podkladu, který najdeme pod vrstvou tekutých krystalů. Pod každým tekutým krystalem je umístěn jeden tranzistor.

Vrstvy LCD displeje
Vrstvu kondenzátorů najdeme na skleněném substrátu. Jde proto o vrstvu TFT Glass.

Součástí LCD displeje jsou dva polarizační filtry, každý z nich propouští světlo jiné polarizace. To znamená, že když tyto dva filtry položíme na sebe, nepropustí žádné světlo. Aby světlo propustily, je nutné změnit jeho polarizaci, a to ve chvíli, kdy už světlo prošlo prvním filtrem, ale ještě předtím, než projde druhým filtrem. A právě to umí zařídit tekuté krystaly umístěné mezi oběma polarizačními filtry.

My jsme schopni ovládat, kdy tekuté krystaly polarizaci světla mění a kdy ne. Pokud polarizaci změní (pootočí světelné vlny), polarizační filtry světlo propustí. Pokud ji nezmění, světlo blokují. Zároveň lze ovlivňovat intenzitu mezi oběma stavy – díky tomu je možné kontrolovat jas daného pixelu. Tekutý krystal je umístěn v každém barevném subpixelu, takže jsme schopni ovládat nejen jas pixelu, ale také jeho barvu. Pokud změní polarizaci světla jen krystaly umístěné za červenými filtry, bude obraz červený, pokud se k tomu přidá trochu světla z modrých filtrů, displej nám ukáže fialovou. A tak to funguje pro všechny myslitelné barevné kombinace, díky kterým je displej schopen vykreslit takřka cokoliv.

Barevné subpixely
Pouhým okem barevné subpixely nejspíš neuvidíte, můžete si ale všimnout jejich náznaků. Detailní pohled nabídne mikroskop. Na obrázku vidíte kurzor, jehož obrys by se vám při sledování z dálky jevil bílý.

Právě to, které tekuté krystaly světlo polarizují a jak moc, ovlivňují tranzistory v TFT vrstvě. Vrstva tekutých krystalů je totiž sevřená mezi dvěma vrstvami elektrod. S pomocí těchto elektrod jsou tranzistory (TFT) schopny generovat drobná elektrická pole, která nastavují, do jaké míry tekuté krystaly polarizují světlo, a tedy v konečném důsledku i to, jak moc daný pixel svítí.

Hlavní výhody TFT

TFT displeje jsou známé též jako displeje s aktivní maticí – jde o alternativu k pasivní matici. Aktivní matice je adresovací schéma, které používá tranzistory doplněné o drobné kondenzátory. To umožňuje jejich přesnější a rychlejší ovládání, které přináší řadu výhod. Jde například o vyšší obnovovací frekvenci a rychlejší odezvu pixelů, díky nimž je obraz mnohem plynulejší a ostřejší. Zatímco displej s pasivní maticí by při rychlém pohybu myší zobrazil jen počáteční a konečnou pozici kurzoru, TFT displej je schopen vykreslit i směr, kterým se kurzor pohybuje.

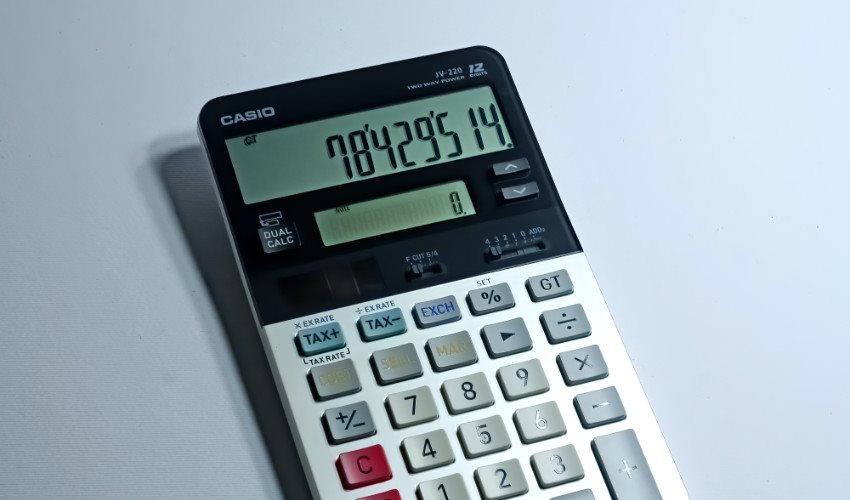

Displej kalkulačky
LCD displeje používají také kalkulačky, často jde dokonce o monochromatickou TN technologii, matice těchto displejů je ale většinou pasivní, takže nejde o TFT.

Protože aktivní matice významně redukuje počet spojů nutných k přesnému ovládání displeje, umožnila technologie TFT také vznik displejů s vysokým rozlišením. Přesné ovládání pixelů zase přineslo věrné barvy, široké pozorovací úhly, vyšší kontrast i tenké provedení – vlastnosti, které u dnešních displejů považujeme za samozřejmé.

Technologie IPS, TN, VA – co jsou zač?

Tyto technologie upravují, jakým způsobem vrstva tekutých krystalů mění vlastnosti procházejícího světla. Jednou z nejstarších technologií je TN, má ale řadu nedostatků, a právě ty se snaží ostatní technologie vyřešit. IPS a VA jsou nejpoužívanější alternativy. Nelze napsat srovnání ve smyslu „TFT vs. IPS“, protože TFT se stará o něco jiného než tyto technologie, které lze považovat za určitou nástavbu TFT.

  • TN – mezi výhody patří nízká cena a rychlá odezva pixelů, slabinou je nepřesné podání barev a zpravidla velmi špatné pozorovací úhly – při vychýleném pozorování může displej zobrazovat dokonce i zcela inverzní odstíny.
  • VA – velkou výhodou této technologie je typicky vysoký kontrast, podání černé a rychlá odezva pixelů. Barvy a pozorovací úhly jsou lepší než u TN, ale horší než v případě IPS. Mezi jasné nevýhody naopak patří typicky nižší maximální jas a efekt známý jako „black smearing“ – černé rozmazávání. Projevuje se například při skrolování bílého textu na černém podkladu, kdy pohybující se text chvílemi téměř mizí.
  • IPS – nejvšestrannější a nejpoužívanější technologie současných displejů. Jejími výhodami jsou široké pozorovací úhly a přesné zobrazování barev. Jako typická nevýhoda se ale uvádí nižší kontrast a pomalejší odezva pixelů. Kontrast je skutečně nižší než v případě VA panelů, na poli odezvy ale došlo k takovým vylepšením, že IPS technologii dnes používají i profesionální herní monitory. IPS monitory jsou ale také nejdražší.
i V AlzaMagazínu pro vás máme i další články:

I když TFT technologie vznikla už v 60. letech 20. století, dodnes je naprosto zásadní pro všechny LCD a LED displeje, které v životě používáme. Od příjezdových tabulí přes mnohé televize a monitory až po displeje některých telefonů.
