Intel Core procesory 12. generace přinesly po poměrně dlouhé době opravdový posun ve výkonu. A nejen to, Alder Lake naprosto oprávněně převzal titul nejvýkonnějšího herního procesoru. Dočkali jsme se samozřejmě i nové platformy s podporou operačních pamětí DDR5, PCie 5.0 a také nové patice LGA1700. A vlajková loď Intel Core i9-12900K si určitě zaslouží pořádný podvozek. V dnešní recenzi a testech se podíváme na zoubek ASUS ROG MAXIMUS Z690 FORMULA.
ROG MAXIMUS od ASUS byly vždy hardwarové skvosty, a tak se podíváme v rychlosti na to, co si pro nás ASUS v této řadě připravil. Zásadní změnou je upuštění od generačního číslování základních desek, což osobně vítám. Jednotlivé modely a kompatibilitu procesorů si pamatuji dle chipsetu a číselné označení generace mě vždy jen mátlo.
Model | Hero | Apex | Formula | Extreme | Extreme Glacial |
---|---|---|---|---|---|
Formát
|
ATX | ATX | ATX | EATX | EATX |
Podpora RAM | 4× DDR5 až 6400 (OC) | 2× DDR5 až 6600 (OC) | 4× DDR5 až 6400 (OC) | 4× DDR5 až 6400 (OC) | 4× DDR5 až 6400 (OC) |
PCIe sloty | 2× PCIe 5.0 x16 1× PCIe 4.0 x16 |
2× PCIe 5.0 x16 1× PCIe 3.0 x4 1× PCIe 3.0 x1 |
2× PCIe 5.0 x16 1× PCIe 4.0 x16 |
2× PCIe 5.0 x16 1× PCIe 3.0 x1 |
2× PCIe 5.0 x16 1× PCIe 3.0 x1 |
M.2/SATA |
5× M.2 slots
6× SATA 6Gb/s |
5× M.2 slots
8× SATA 6Gb/s |
5× M.2 slots
6× SATA 6Gb/s |
5× M.2 slots
6× SATA 6Gb/s |
5× M.2 slots
6× SATA 6Gb/s |
Ethernet | 1× Intel® 2.5Gb Ethernet ASUS LANGuard | 1× Intel® 2.5Gb Ethernet ASUS LANGuard | 1 x Marvell® 10Gb Ethernet ASUS LANGuard | 1 x Intel® 2.5Gb Ethernet 1 x Marvell® 10Gb Ethernet |
1 x Intel® 2.5Gb Ethernet 1 x Marvell® 10Gb Ethernet |
WiFi | 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) | 2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) | 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) | Intel® Wi-Fi 6E | Intel® Wi-Fi 6E |
Audio |
ALC4082
ESS® SABRE9018Q2C DAC/AMP |
ALC4080
Savitech SV3H712 AMP |
ALC4082
ESS® SABRE9018Q2C DAC/AMP |
ALC4082
ESS® SABRE9018Q2C DAC/AMP |
ALC4082
ESS® SABRE9018Q2C DAC/AMP |
Cena | 15 499 Kč | 16 990 Kč | 17 990 Kč | 26 199 Kč | 48 990 Kč |
DDR5 desky s chipsetem Z690 pro káčkové procesory Intel 12. generace, tedy procesory s odemčenými možnostmi taktování, jsou lidově řečeno mastnější než kdy jindy. V sérii ROG MAXIMUS tentokrát začínáme na 15 499 Kč a končíme na neuvěřitelných 48 990 Kč, kdy si výrobce žádá příplatek 22 791 Kč za monoblok od EKWB, což je holý nesmysl.

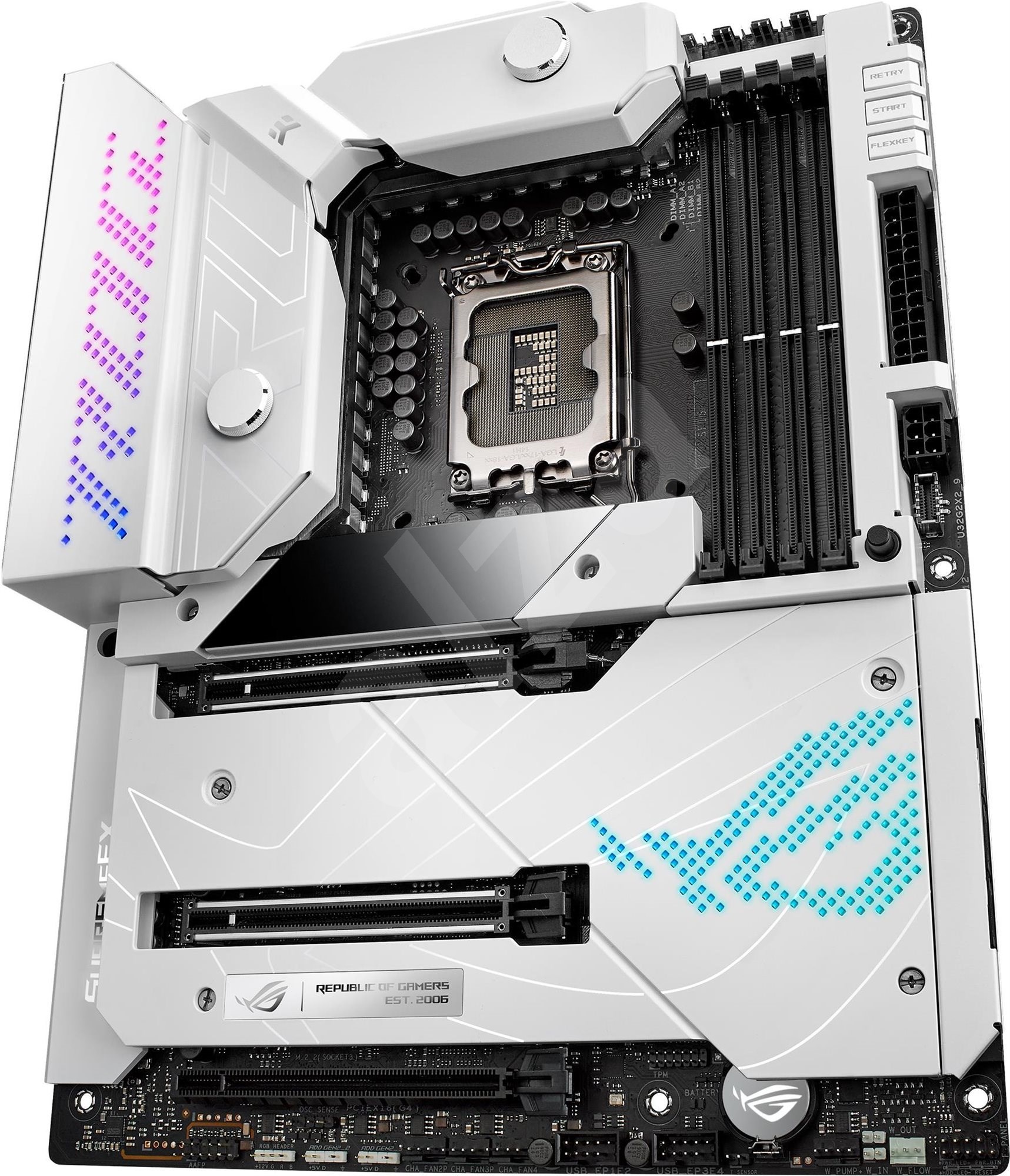

MAXIMUS Z690 FORMULA je druhým nejvyšším modelem pro procesory Intel Core 12. generace. Základní deska počítá s využitím vodního chlazení, a proto je z výroby osazena vodním blokem napájecí kaskády CrossChill EK III od EKWB. Skvěle ale samozřejmě poslouží i na vzduchu. Velmi příjemná změna je světlé provedení, se kterým se z ROG MAXIMUS Z690 série s podporou DDR5 RAM setkáte pouze u této desky.
ROG MAXIMUS Z690 FORMULA je navržena pro ty nejvýkonnější procesory, a to konkrétně pro i9-12900K či i9-12900KF. Napájecí kaskáda je kompozicí 10 fází složených z 20 na sebe natěsnaných 105A mosfetů tak, aby bylo napájení schopné velmi rychlé responsivity, kterou tyto procesory pro podávání maximálního výkonu potřebují. VRM je chlazeno již zmíněným vodním blokem CrossChill EK III od renomovaného výrobce EKWB, což zajišťuje chladný a efektivní provoz napájení procesoru.
FORMULA je vybavena čtveřicí DDR5 DIMM slotů. DDR5 paměti slibují v blízké budoucnosti pořádné navýšení výkonu, avšak nutnost PMIC (Power Management Integrated Circuit) na PCB paměťového modulu, který mění napětí z 12 V na 1,1 V, do celé věci hodila menší vidle. Šikovní inženýři z ASUS si s tím samozřejmě poradili a tento limit obešli, čímž odemkli hodnoty napětí až na 1,435 V. Zároveň implementovali detekci použitých paměťových chipů, čímž usnadnili taktování a ladění RAM.

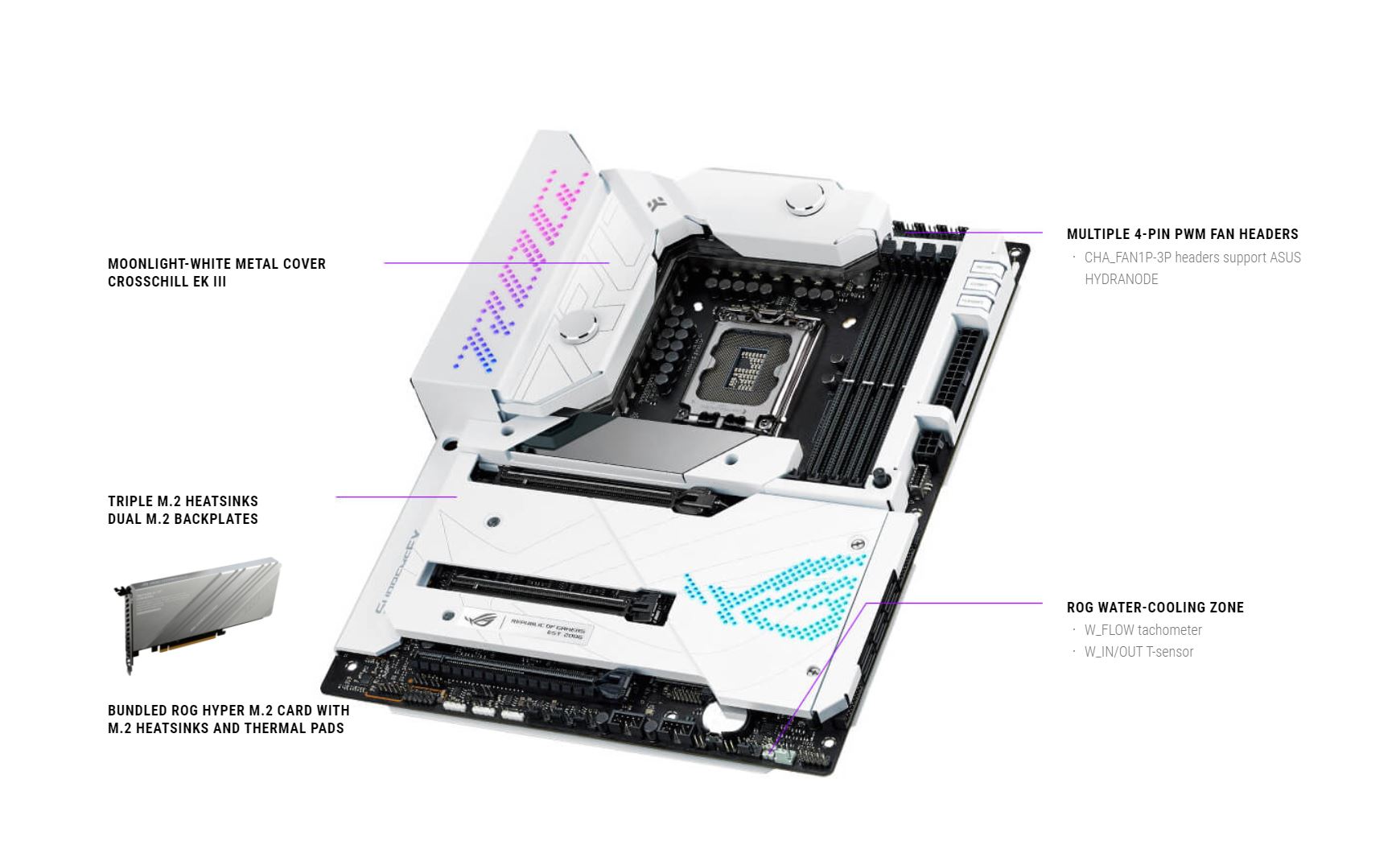

S myšlenkou vodního chlazení je ROG MAXIMUS Z690 FORMULA vybavena více než dostatečnou konektivitou pro pořádný custom loop. Na desce naleznete 8 PWM/DC 4pin konektorů. Konektory pro ventilátory a AiO disponují 1A/12W napájením a konektor pro pořádnou pumpu typu D5 pak 3A/36W. Ze softwarového pohledu se chlazení ovládá pomocí FAN XPERT, a to buď z UEFI, nebo z dedikované aplikace v operačním systému, která je součástí ASUS AI Suite III a ARMOURY CRATE.
Konektory chlazení lze libovolně konfigurovat ve vztahu k IN/OUT konektorům teplotních čidel a samozřejmě na vybrané senzory, které základní deska detekuje, jako jsou teploty CPU, GPU a další. FORMULA je rovněž vybavena i konektorem pro měřiče průtoku kapaliny. Tyto obšírné možnosti pak dohromady umožňují profesionální a důmyslnou regulaci chlazení jako celku, ke které by jinak byl zapotřebí drahý regulačně monitorovací hardware.
Chlazení SSD disků je řešeno kombinací ztrojených heatsinků a zdvojených backplatů k rovnoměrnému odvodu tepla. K základní desce rovněž výrobce přidává luxusní ROG HYPER M.2 PCIe kartu vybavenou masivním heatsinkem. Ta přijde vhod hlavně ve chvíli, kdy se na trh dostanou PCIe 5.0 x8 NVMe SSD disky. Alternativně lze kartu využít pro dvojici PCIe 4.0 NVMe SSD disků, jelikož si karta zvládne rozdělit linky na 2× 4. A tím se dostáváme ke konektivitě.
Konektivita ASUS ROG Z690 FORMULA dostala od předchozí verze pořádný upgrade. Pokud jde o USB, na zadní straně I/O shieldu naleznete šestici SuperSpeed 10Gbps konektorů USB-A 3.2 a jeden USB-C. Deska je navíc vybavena dvojicí USB-C konektorů s podporou Thunderbolt 4 umožňující přenosové rychlosti až 40 Gbps, což přijde vhod při přehrávání 8K videa.
FORMULA je rovněž vybavena WiFi 6E pro účely používání méně narušeného 6 GHz pásma. WiFi modul umí samozřejmě 2×2 5 GHz pro země, kde zatím 6GHz pásmo nebylo schváleno. Pro ty, kteří upřednostňují připojení pomocí kabelu, je zde 10Gbps ethernet port. A nyní něco k audio výbavě.

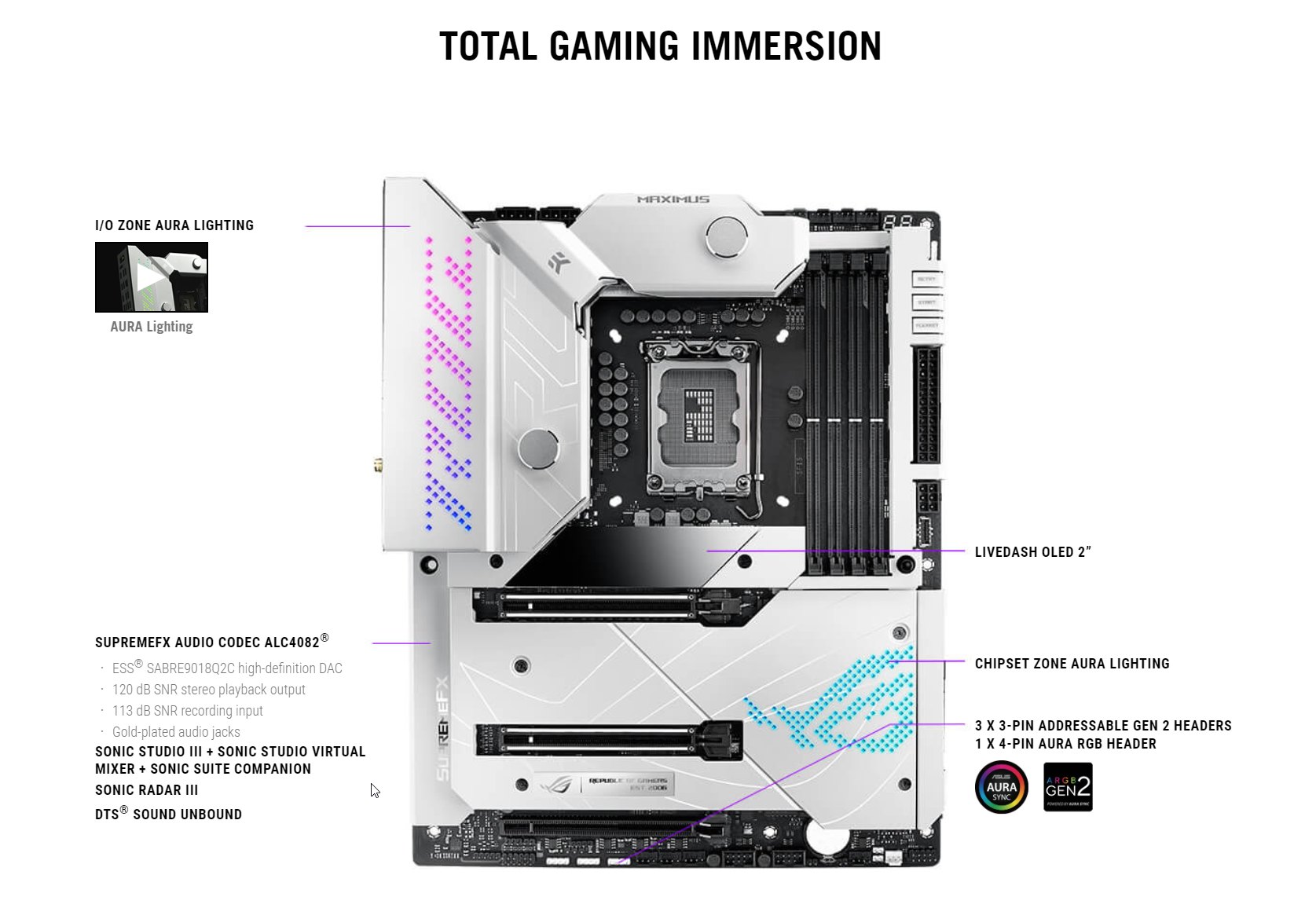

Základní deska je ve zvukové části vybavena kodekem ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 a onboard převodníkem/zesilovačem ESS® SABRE9018Q2C DAC/AMP. Kodek je schopen až 384kHz rozlišení a převodník má vylepšený převzorkovací filtr, který zajišťuje širší dynamický rozsah, čím poskytuje pořádný prožitek ze hry.
Ze softwarové strany je audio výbava řešena aplikací SONIC STUDIO III a DTS: SOUND UNBOUND, které nabízejí nejrůznější „fičury“ pro hraní her a sledování filmů k maximalizaci zážitku z herního prostředí a věrohodného zvukového podání.
Základní deska ASUS ROG Z690 FORMULA je vybavena řadou funkcí a „fičur“, které umožnují svým majitelům maximální svobodu při používání, ladění výkonu a případném debuggingu. Jako první stojí za zmínku Q-RELEASE tlačítko, které slouží k jednoduchému uvolnění pojistky primárního PCIe 5.0 x16 slotu. Stačí jej zmáčknout a grafická karta jde bez sebemenších obtíží vyndat ze slotu. Stejně tak stojí za zmínku Q-LATCH, jinými slovy packy zajišťující SSD disky v M.2 slotech místo miniaturních šroubků, na které jsme byli zvyklí doposud.
Velmi vhod přijde Q-CODE POST displej zobrazující POST kódy a 2" LIVEDASH OLED displej, který zobrazuje volitelné údaje o napětí, teplotě a frekvenci CPU, a v případě potřeby diagnostikuje, co se aktuálně se systémem děje. Obě dvě funkce se hodí při taktování a maximalizaci výkonu. Na displej lze také zobrazovat stylový ROG GIF, popř. lze nastavit vlastní obrázek či animaci.
Tlačítko FLEXKEY slouží defaultně jako RESTART, ale je libovolně programovatelné pro potřeby Safe Bootu či vstupu do UEFI, což se opět může hodit při ladění RAM a při overclockingu obecně. K desce navíc dostanete ROG držák grafické karty, který přijde vhod obzvlášť v případě, kdy máte velmi dlouhou a těžkou grafickou kartu. Nyní se už ale pojďme podívat na možnosti UEFI a nastavení BIOS.
V této kapitole se podíváme na detailní možnosti nastavení BIOS včetně příkladných hodnot pro přetaktování procesoru Intel i9-12900K a operačních pamětí RAM G.SKILL 6000 MHz CL36 TRIDENT Z5 RGB, které jsou vybaveny Samsung B-DIE chipy známými pro své skvělé možnosti škálování s napětím a možnosti ladění nízkých hodnot časování při vysokých frekvencích.

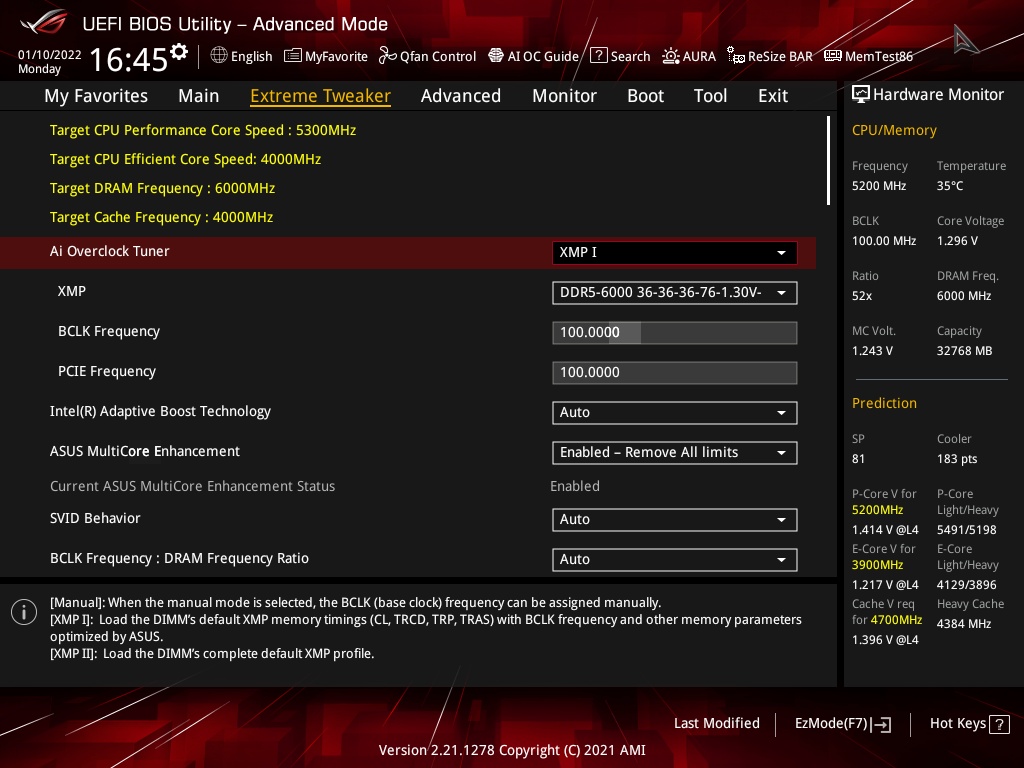

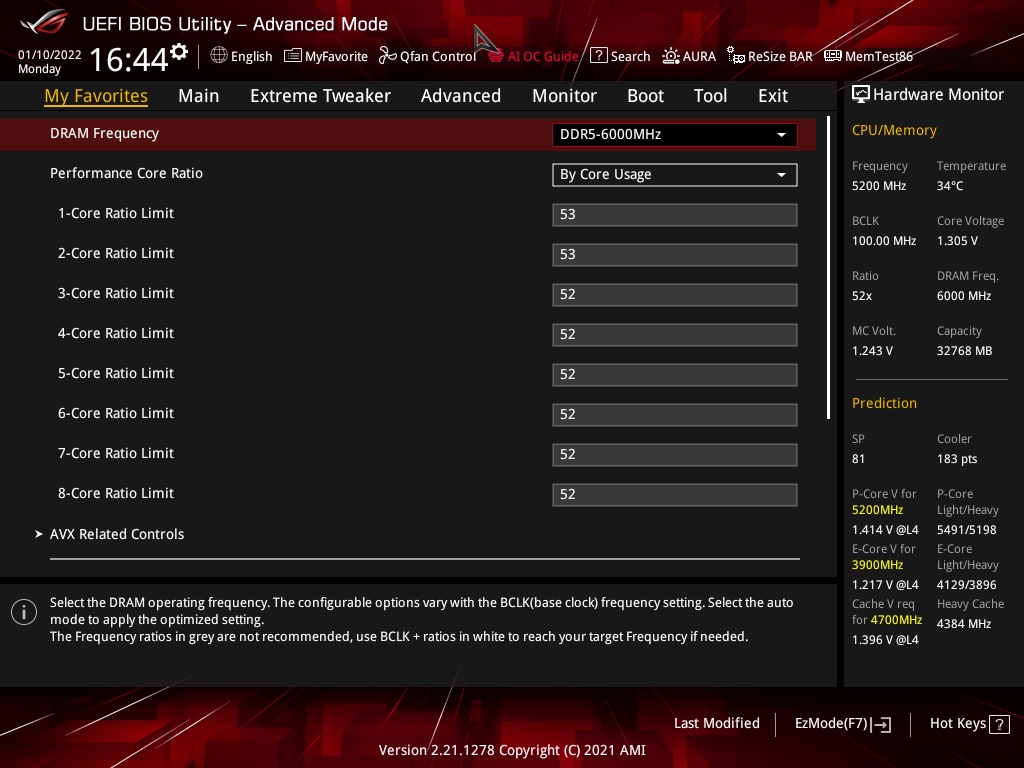

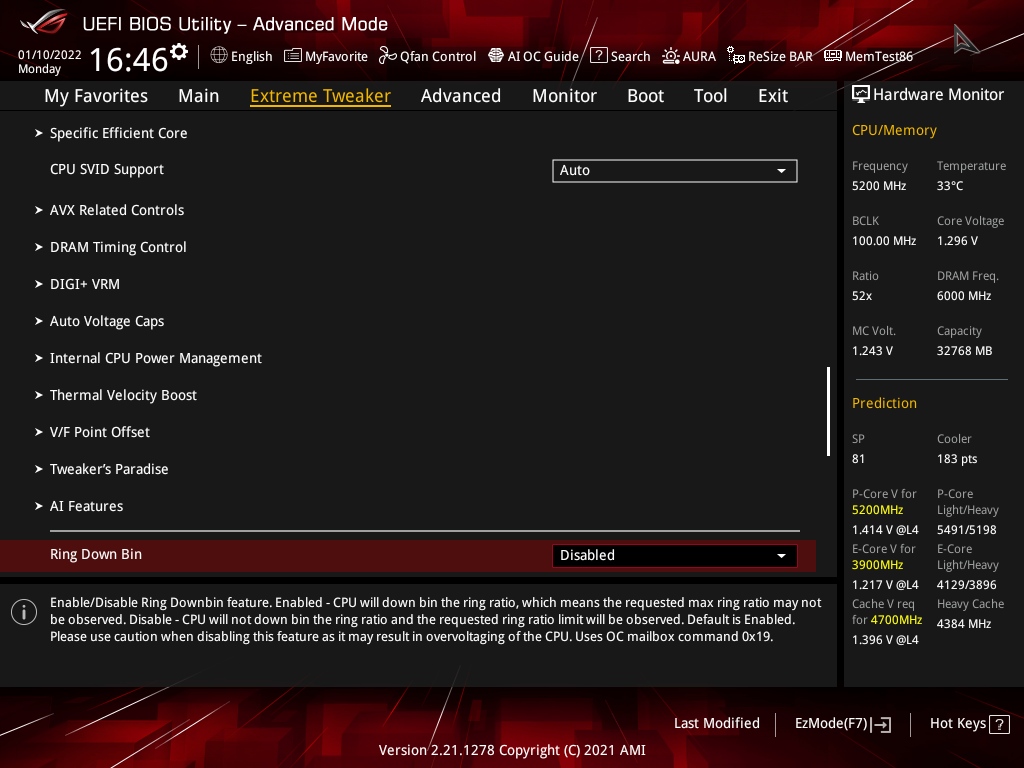

Všechny důležité a zásadní možnosti ladění výkonu naleznete v Extreme Tweakeru. Odsud budete nastavovat chování celé základní desky a procesoru. Jako první si nahoďte X.M.P. profil, ať neprovozujete operační paměti na defaultu. Na bližší možnosti nastavení RAM se podíváme za chvilku. Možnost ASUS MultiCore Enhancement nastavte na Enabled.

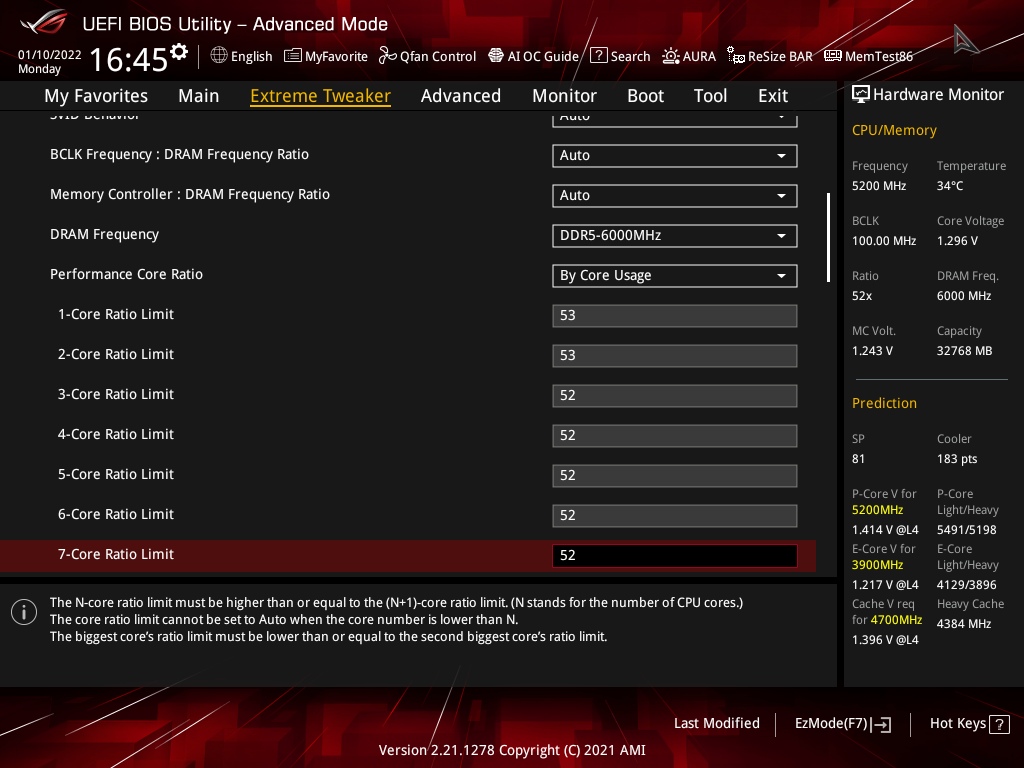

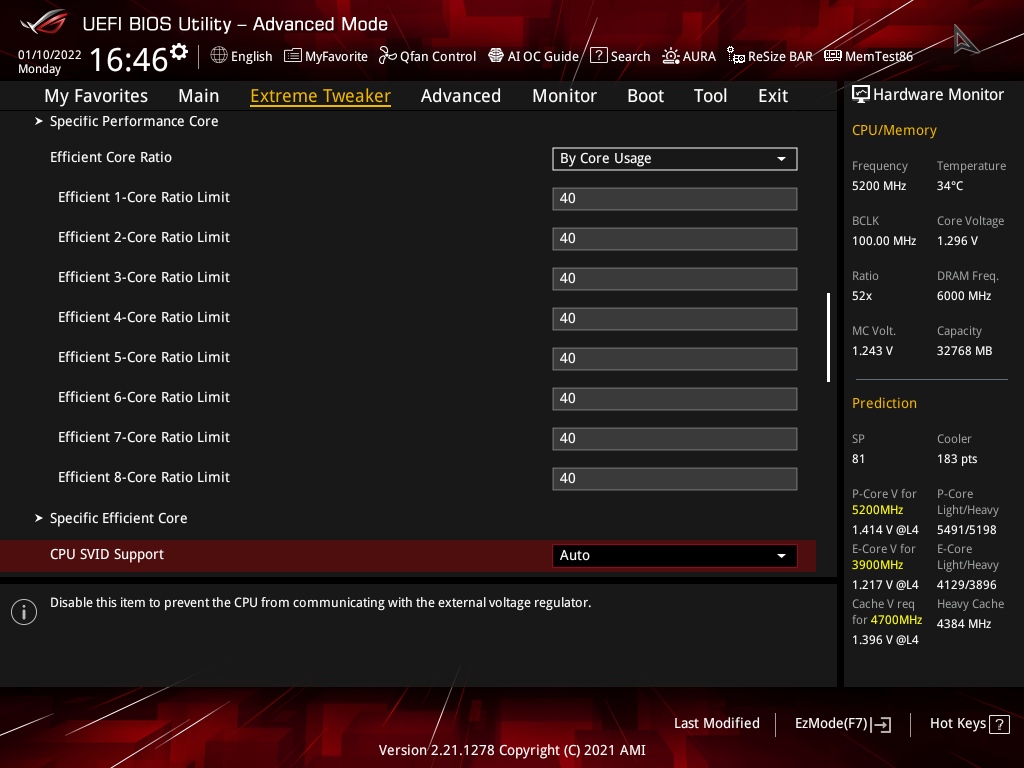

Golden Cove jádra jsou schopna fungovat na velmi vysokých frekvencích (5,5 GHz i více), a to obzvlášť v případě, kdy je do práce zapojeno jedno až dvě jádra. Z tohoto důvodu se vyplatí nastavit Performance Core Ratio na By Core Usage (dle vytížení) a 1–2 jádra nastavit na vyšší hodnotu než zbývající. Dle kusu procesoru, modelu základní desky a chlazení, ale také toho, co je vaším cílem, můžete nastavit i vyšší takty. Nastavení, které vidíte na screenech, je optimální pro herní výkon v moderních hrách s rozumnou spotřebou a teplotami. Efficient Core Ratio opět nastavte na By Core Usage a prozatím dejte na všech jádrech násobič x40. Později si s E-core můžete pohrát.

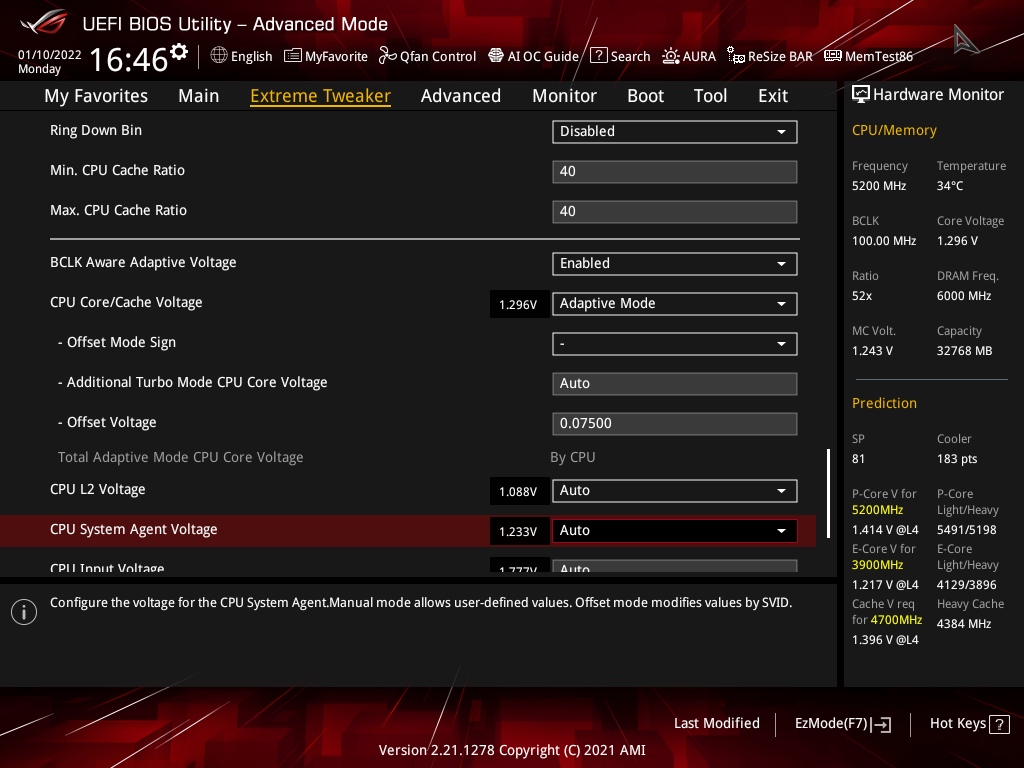

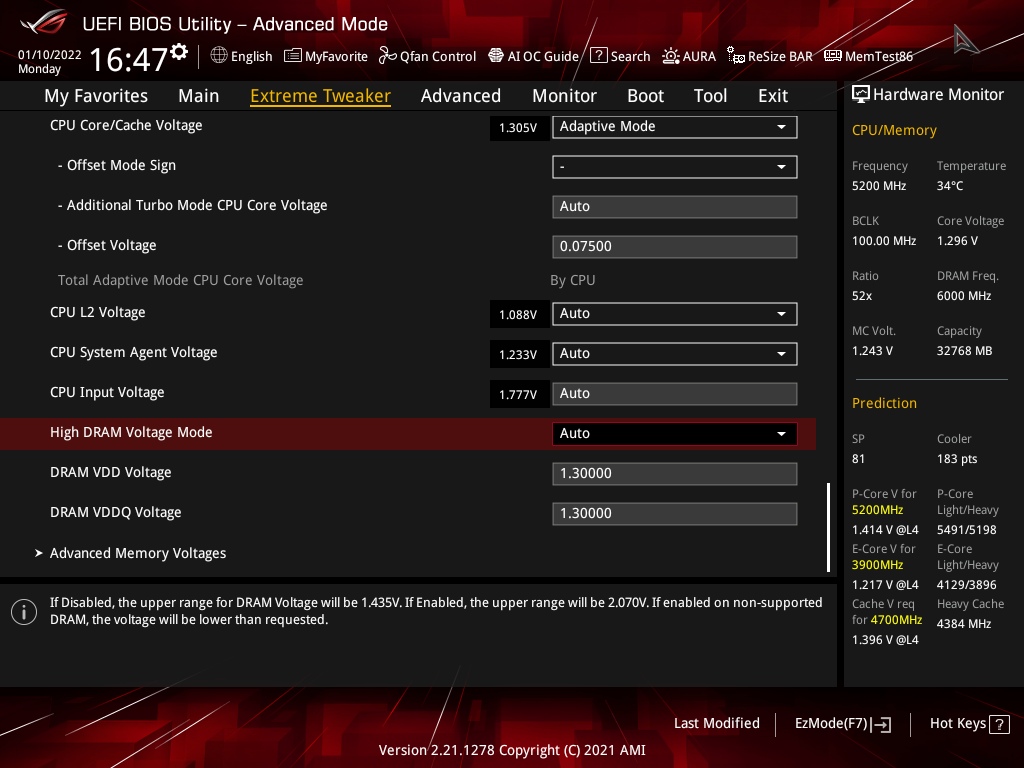

Min a Max CPU Cache Ratio můžete také nastavit na x40 a CPU Core/Cache Voltage na Adaptive Mode s negativním offsetem (Offset Mode Sign) na −0,07500 (75mV). Dle kusu procesoru by vám měl CPU v náročných multithread hrách operovat při cca ~1,25 V na 5,2 GHz na P-Cores a 4,0 GHz na E-Cores. Pokud byste hráli velmi nenáročné hry využívající jedno dvě jádra, můžete zkusit nastavení napětí v sekci V/F Point Offset.

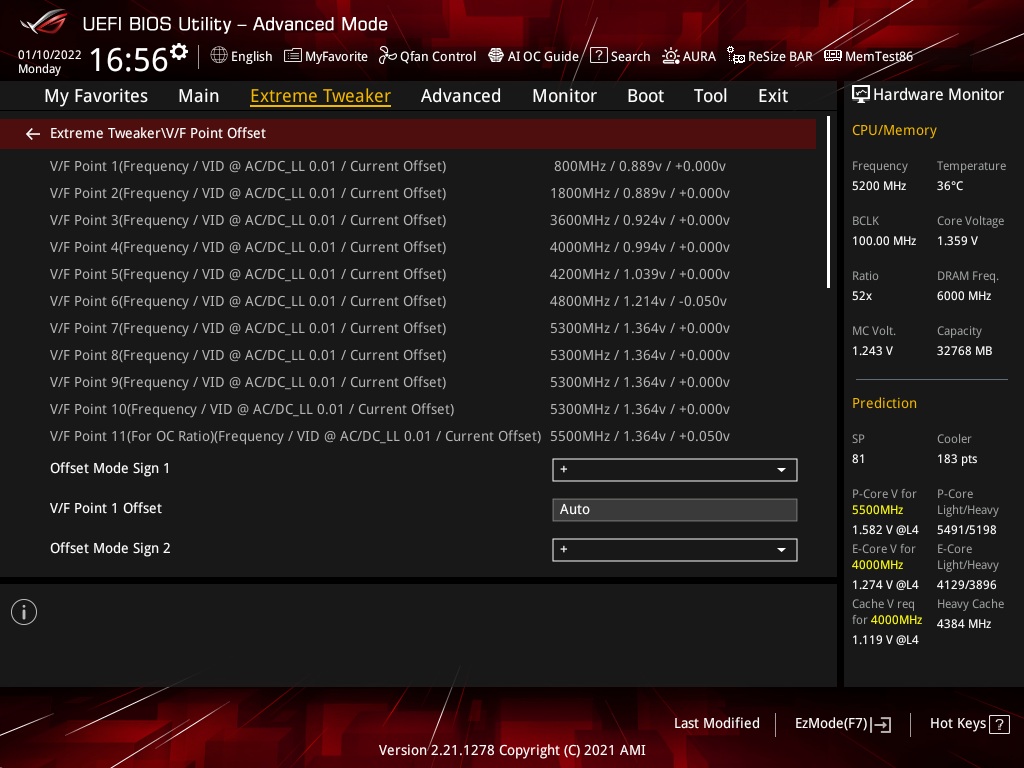

Na rozdíl od plošného offsetu nabízí nastavení V/F Point Offsetů větší granularitu napětí dle počtu vytížených jader. Bohužel rozsah není kdovíjak flexibilní a k dispozici jsou k nastavení pouze dva offsetové body. Pokud nastavíme vytížení při dvou jádrech na 5,5 GHz, při třech na 5,4 GHz, při čtyřech na 5,3 GHz a při pěti a více na 5,2 GHz, máme k dispozici pouze dva offsety, mezi kterými se může napětí pohybovat. A to není dvakrát flexibilní a horko těžko se hledá stabilita v celém spektru nastavení taktů.

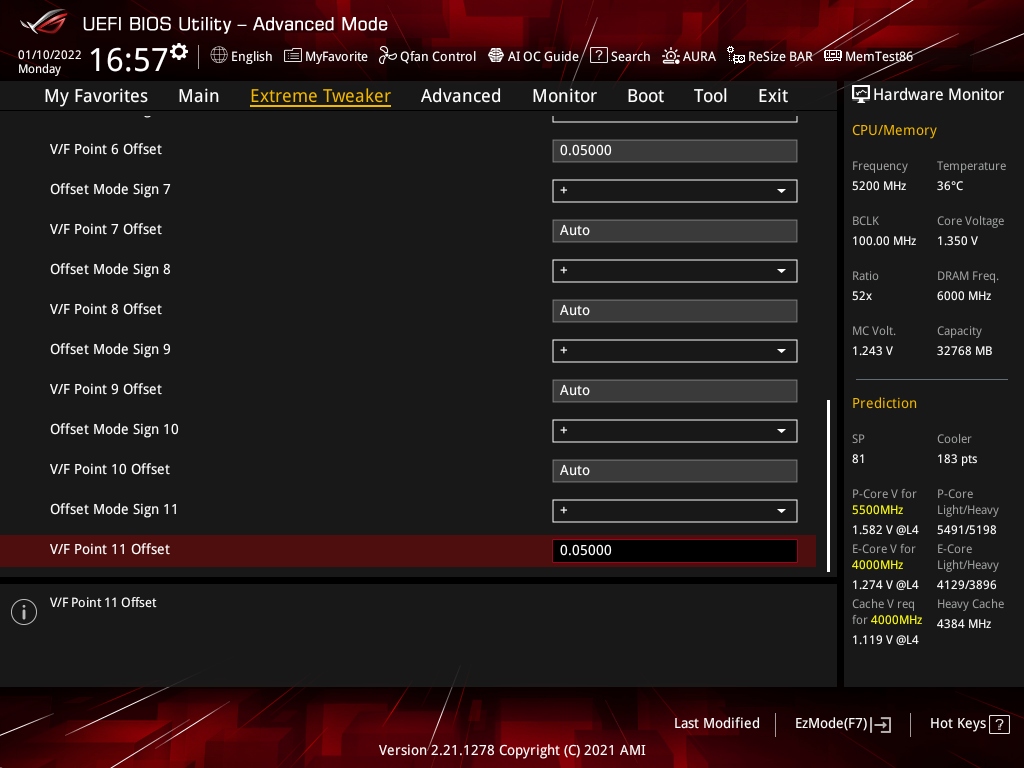

Máte-li pořádnou desku, jako je ASUS ROG MAXIMUS Z690 FORMULA, a pořádné, ideálně custom vodní chlazení, můžete zkusit nastavit V/F Point 6 Offset na negativní hodnotu kolem 0,05 V a V/F Point 11 Offset na pozitivní hodnotu kolem 0,05 V. V/F Pointy 7–9 jsou kopiemi V/F Pointu 10, a tak nemá ani cenu je nějak nastavovat. Při tomto nastavení vám pravděpodobně bude procesor ve velmi lehkém loadu (Cinebench R23 SingleThread) boostovat na 5,5 GHz na dvou jádrech. Ve hrách využívajících více jader, jako je např. Kingdom Come, pojedou jádra na 5,2 GHz, ale s napětím přes 1,45 V. Je tedy jen na osobních preferencích, co komu vyhovuje, ale mně osobně přijdou rozumnější nižší takty při využití dvou jader a výrazně nižší napětí a teploty.

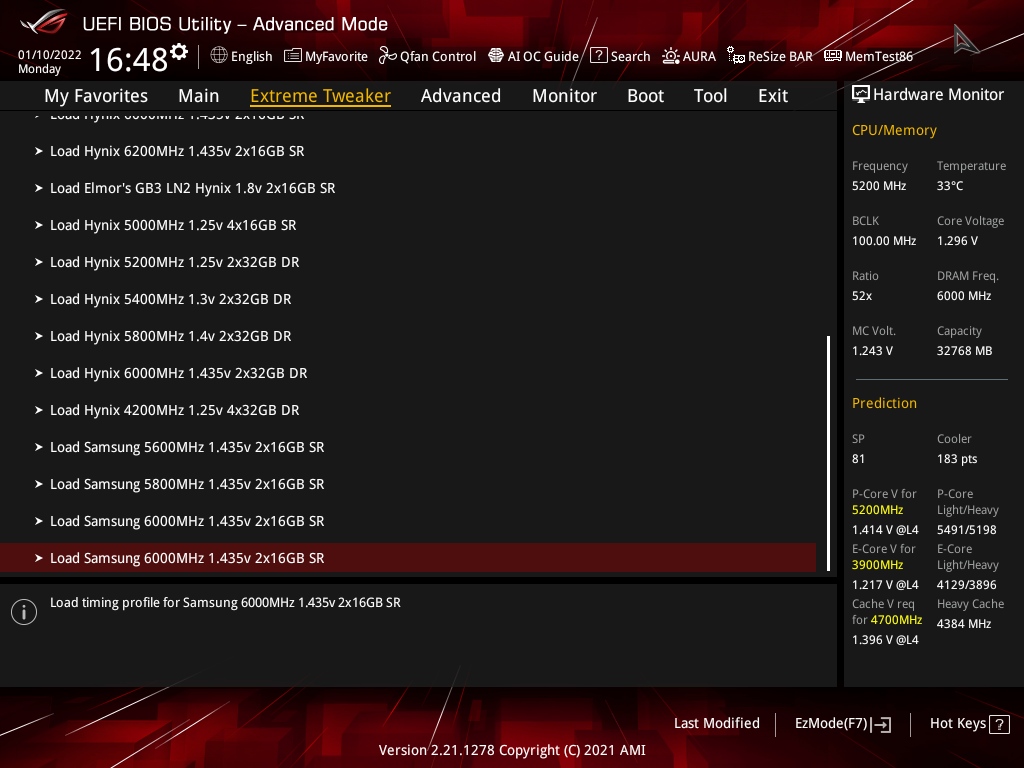

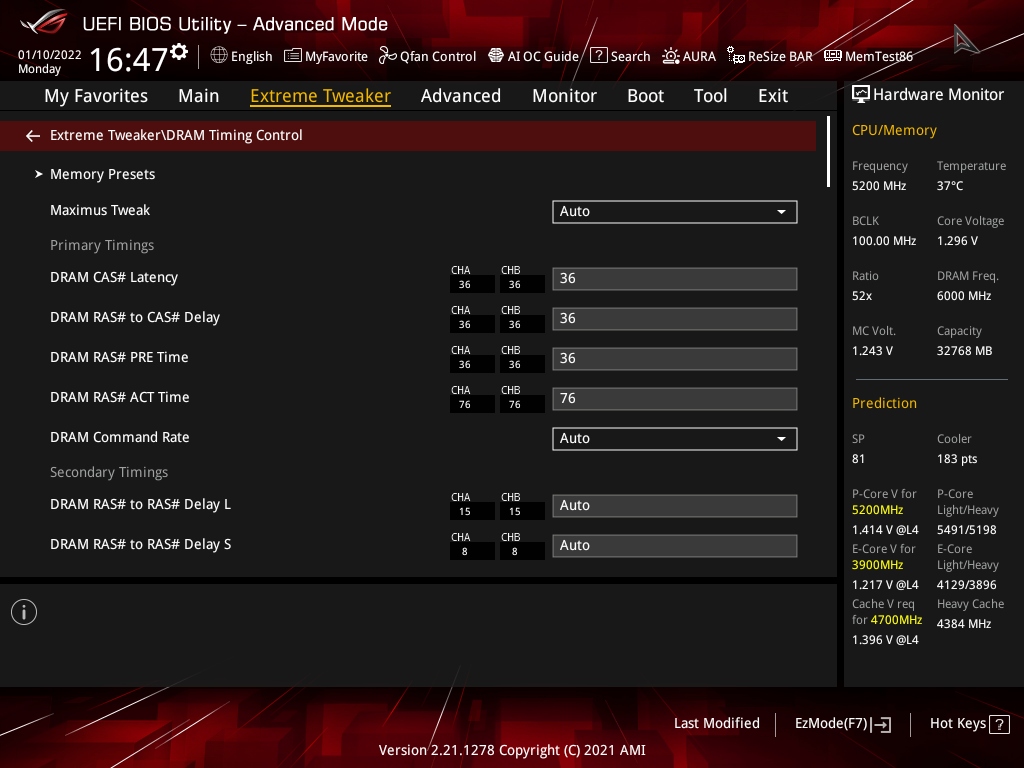

Nastavení operačních pamětí se provádí v sekci DRAM Timing Control, kde naleznete několik předpřipravených přednastavení Memory Presets dle výrobce osazených paměťových chipů, počtu modulů a kapacity a provedení (single rank / dual rank). Nutno dodat, že taktování a ladění DDR5 je prozatím pěkný bolehlav a ani jeden z předpřipravených presetů pro Samsung moduly bez dalších, manuálních nefungoval. Pokud si chcete ušetřit čas a nervy, spokojte se prozatím s X.M.P. profily, popř. pokud si chcete s RAM hrát, doporučuji zůstat u DDR4 a vydat se cestou ASUS ROG STRIX-A D4.

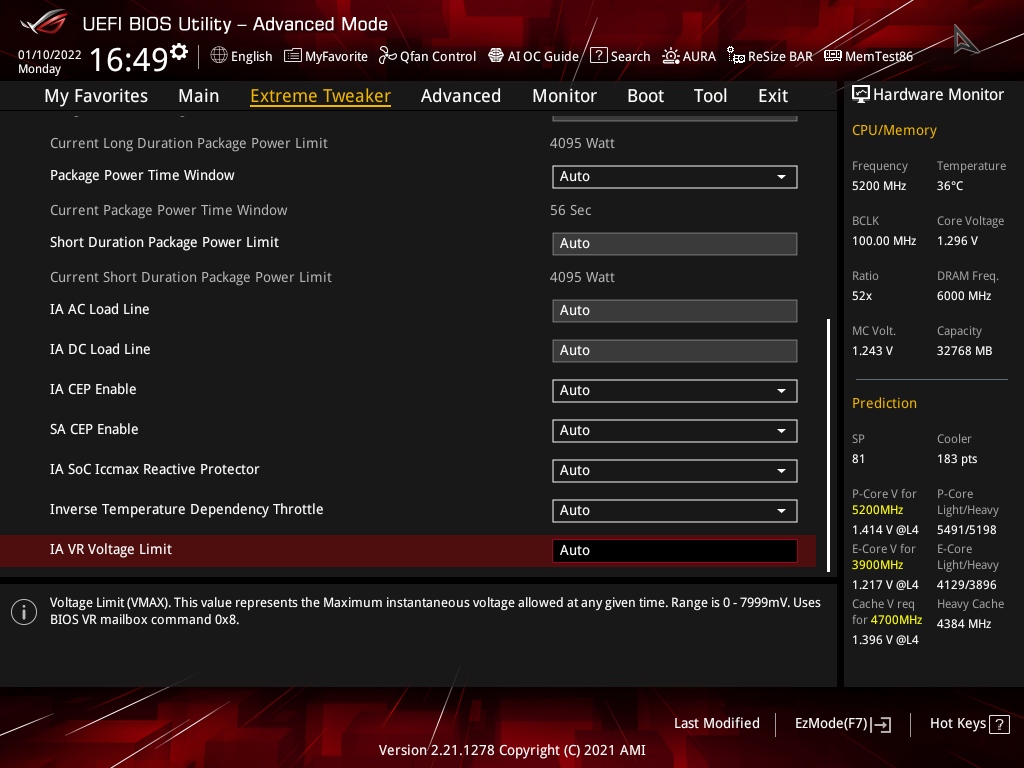

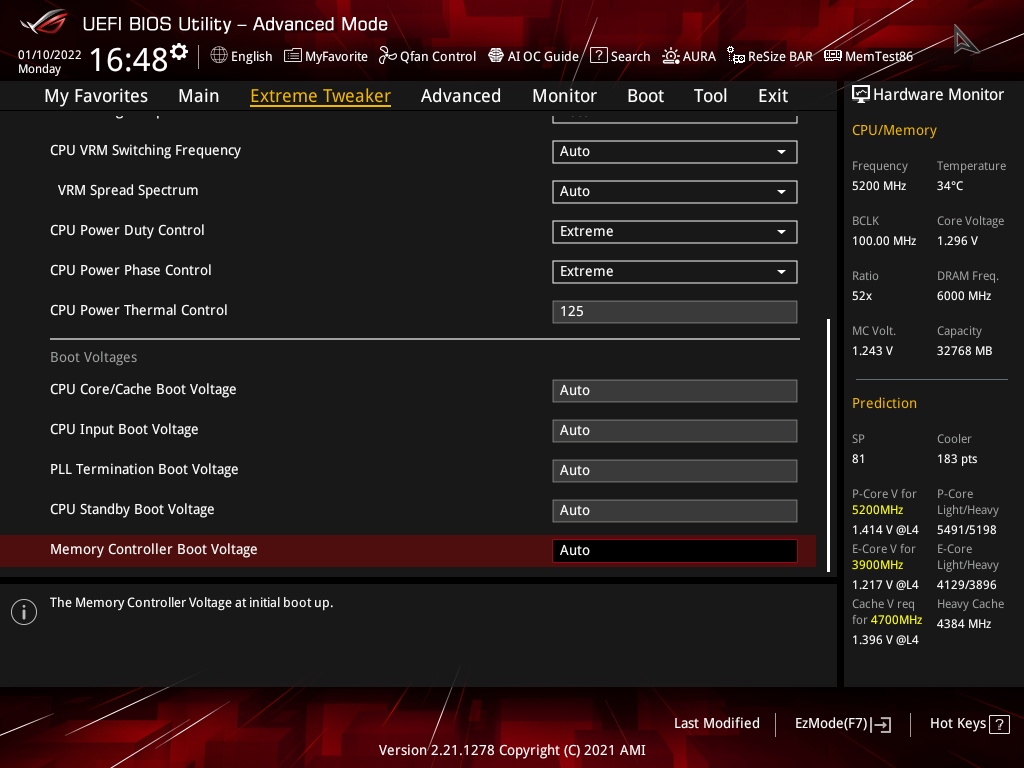

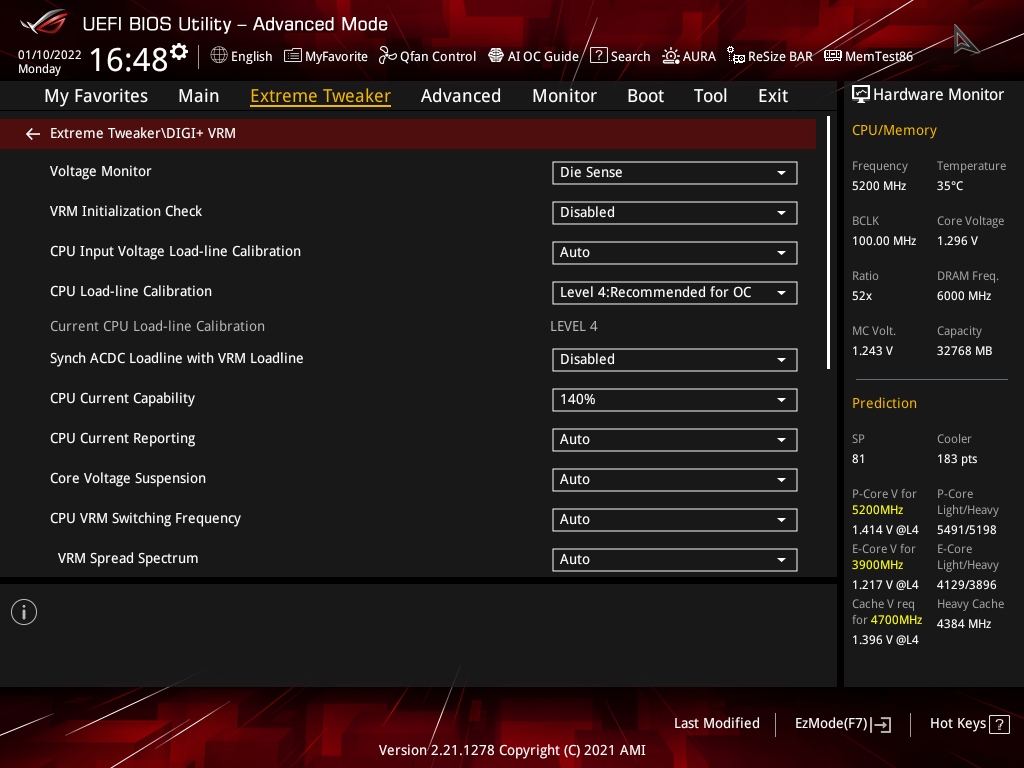

ASUS ROG Z690 MAXIMUS FORMULA má v BIOS rozsáhlé možnosti nastavení napájecí kaskády. Pro optimální přetaktování jsem zvolil pokles napětí při zátěži (CPU Load-line Calibration) na Level 4. FORMULA je co do napájení vybavena výborně, a tak jsem v rámci co nejvyšší efektivity nastavil režimy VRM na Extreme (CPU Power Duty a Phase Control).

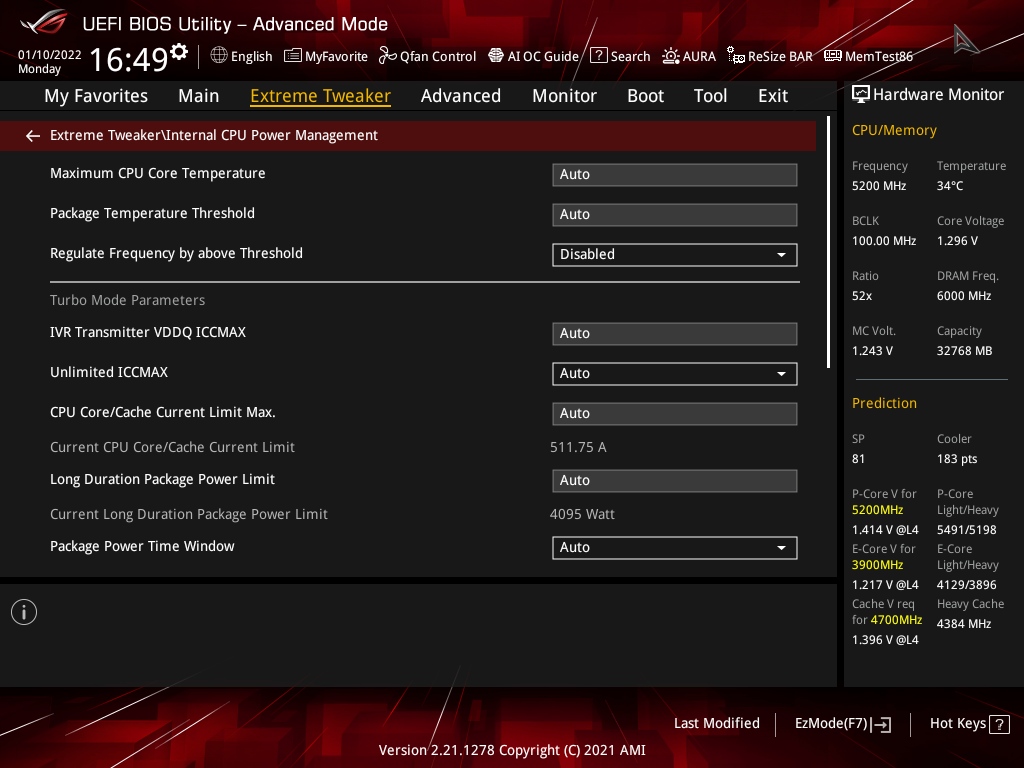

Navzdory tomu, že Intel Alder Lake dokáže mít v maximální zátěži celkem velkou spotřebu, klidně i přes 270 W, výrazné limitování spotřeby nijak zásadně neovlivňuje herní výkon, a v pohodě tak můžete nastavit cca 160 W či méně, ale doporučuji si výkon změřit a případně si promyslet, s jakými kompromisy chcete fungovat. Dle některých testů limit kolem 130 W nijak zásadní pokles herního výkonu nezpůsobuje.

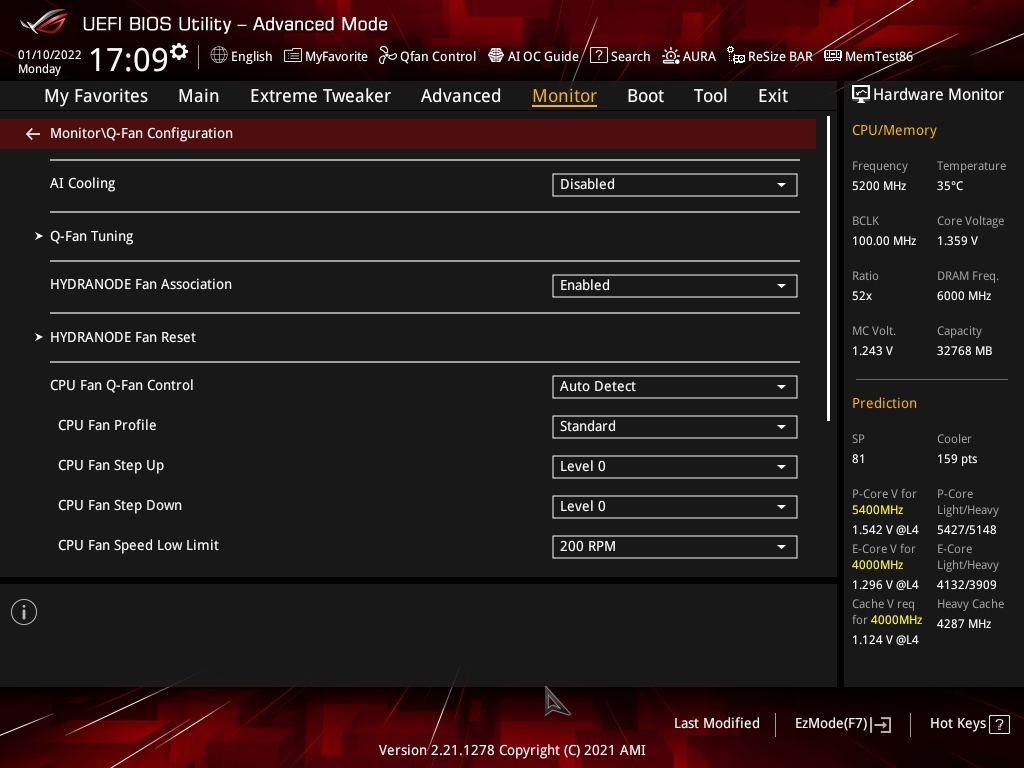

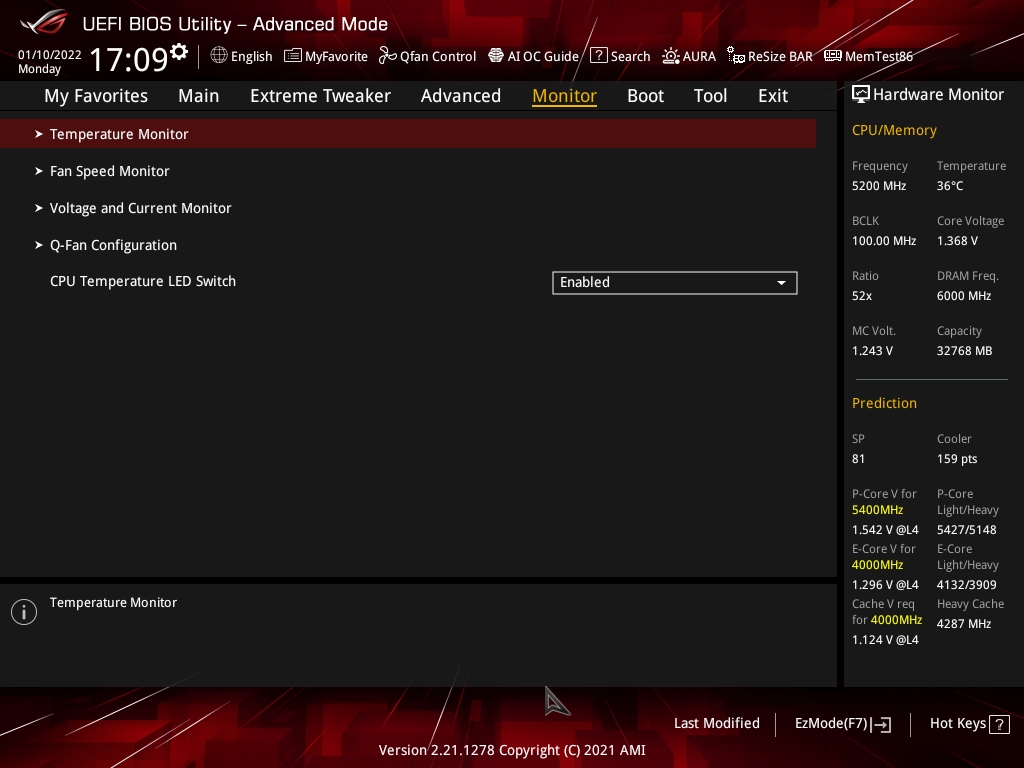

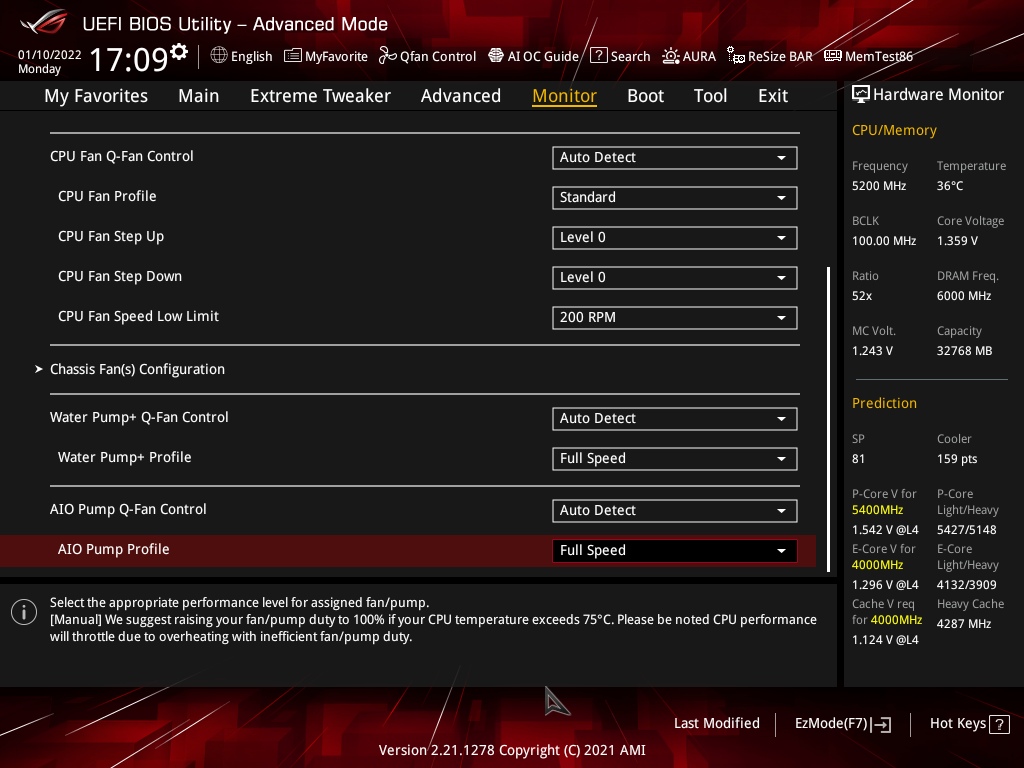

V sekci Monitor pak najdete informace o všemožných senzorech, kterými je deska vybavena, a také jejich příslušné možnosti nastavení. V sekci Q-Fan Configuration lze manuálně nastavit chování připojených ventilátorů a pumpy vodního chlazení včetně prolinkování s vybranými senzory.

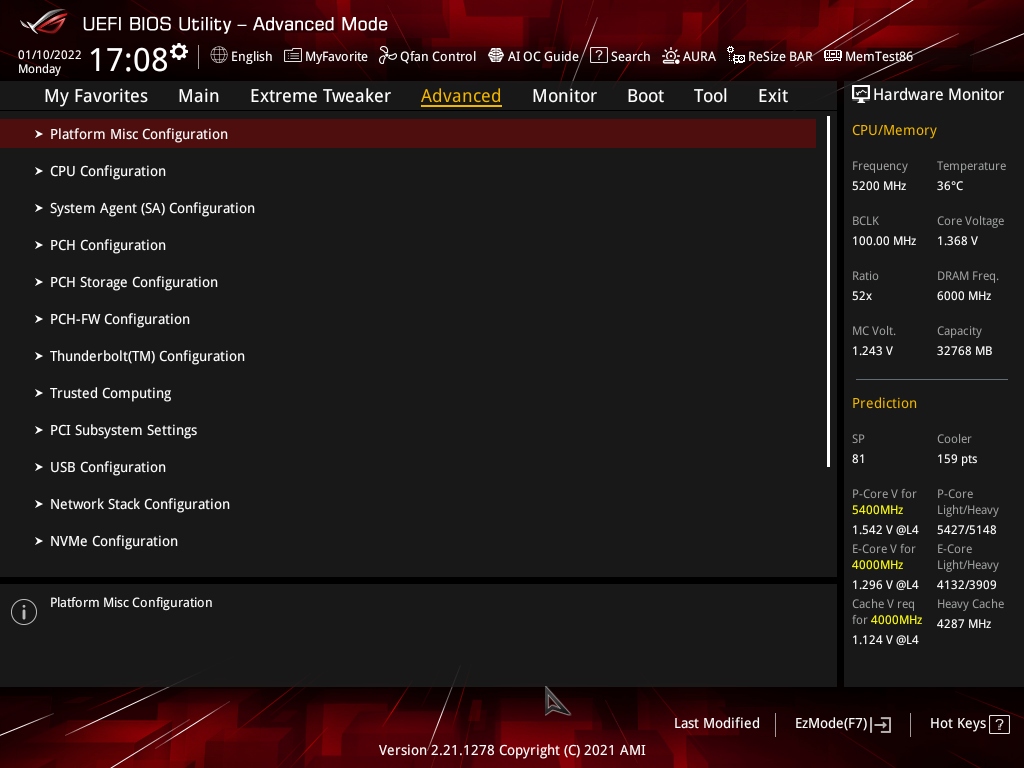

V záložce Advanced pak naleznete hromadu nastavení týkajících se procesoru, chipsetu, PCI, USB, Thunderboltu, NVMe, SATA a RGB podsvícení. Pokud budete pátrat například po nastavení virtualizace či dalších „fičur“, pravděpodobně je naleznete právě tady.

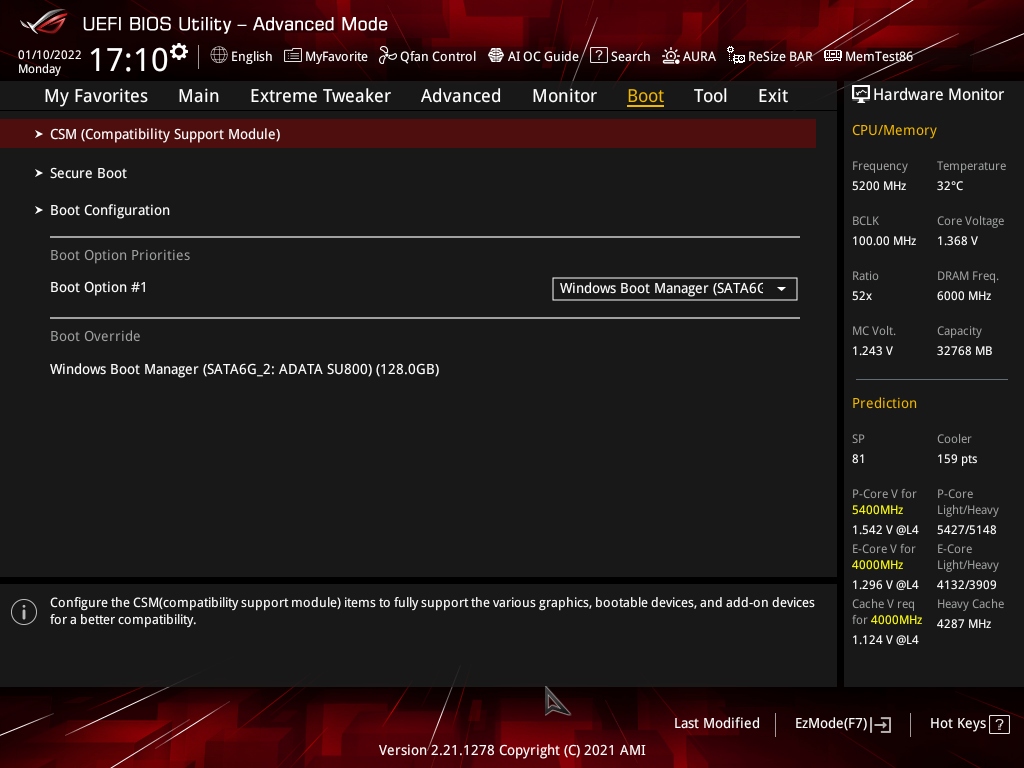

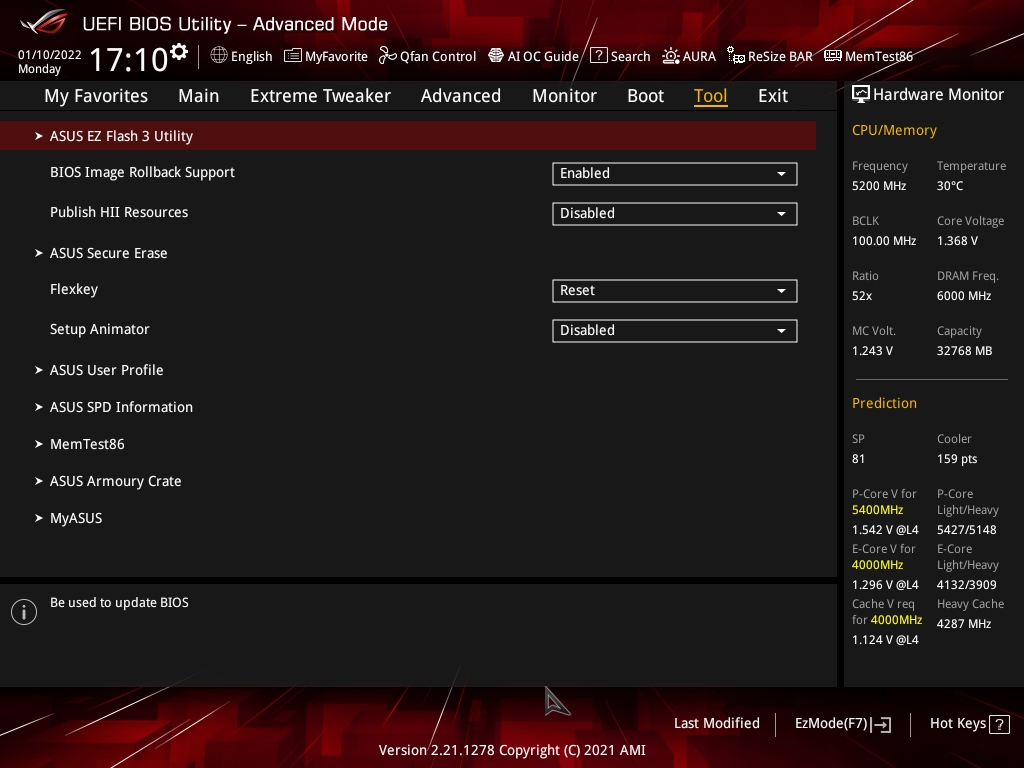

V sekci Boot jsou k dispozici možnosti spojené s bootováním základní desky. V sekci Tool nalezneme nástroj ASUS EZ Flash 3 Utility pro flashování BIOS, ASUS Secure Erase pro formátování SSD, ASUS User Profile pro uložení nastavení celého BIOS. ASUS SPD Information slouží k získání informací o paměťových modulech a MemTest86 k otestování stability a funkčnosti RAM.
Pokud v rámci testování základních desek stojí něco za vyzkoušení, tak je to právě taktování a ladění operačních pamětí. Dnešní procesory totiž s vysokými frekvencemi a nízkými latencemi dobře škálují a výsledný výkon je znát.

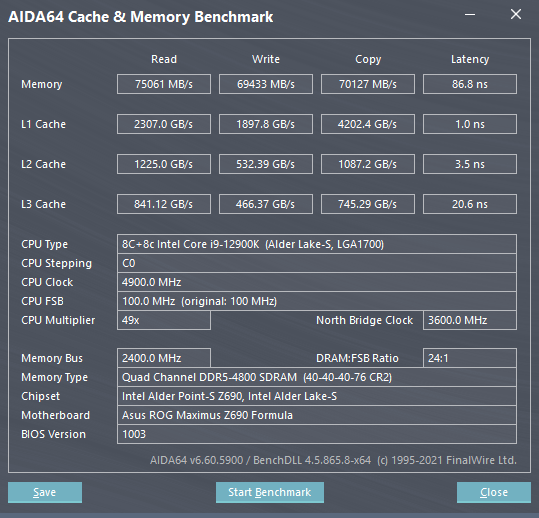

AIDA64 je profesionální testovací nástroj, který umí otestovat nejen latence, ale i čtení, zápis a kopírování operačních pamětí. Nicméně latence jsou právě stěžejním údajem pro herní výkon v náročných CPU bound scénářích, kdy procesor krmí silnou grafickou kartu, jako je NVIDA RTX 3090.

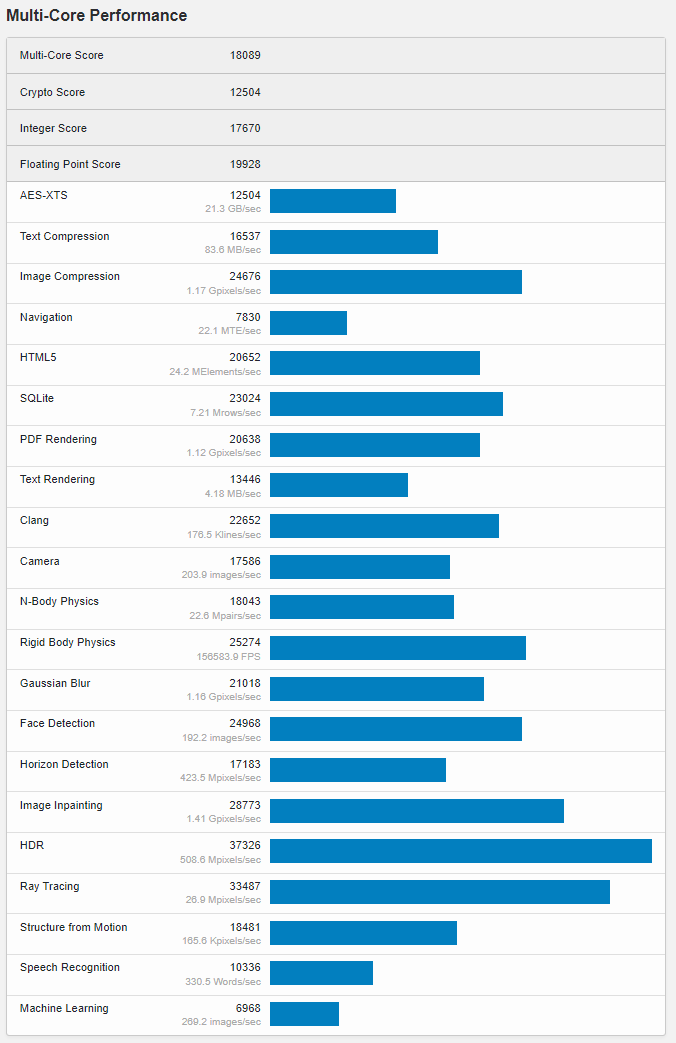

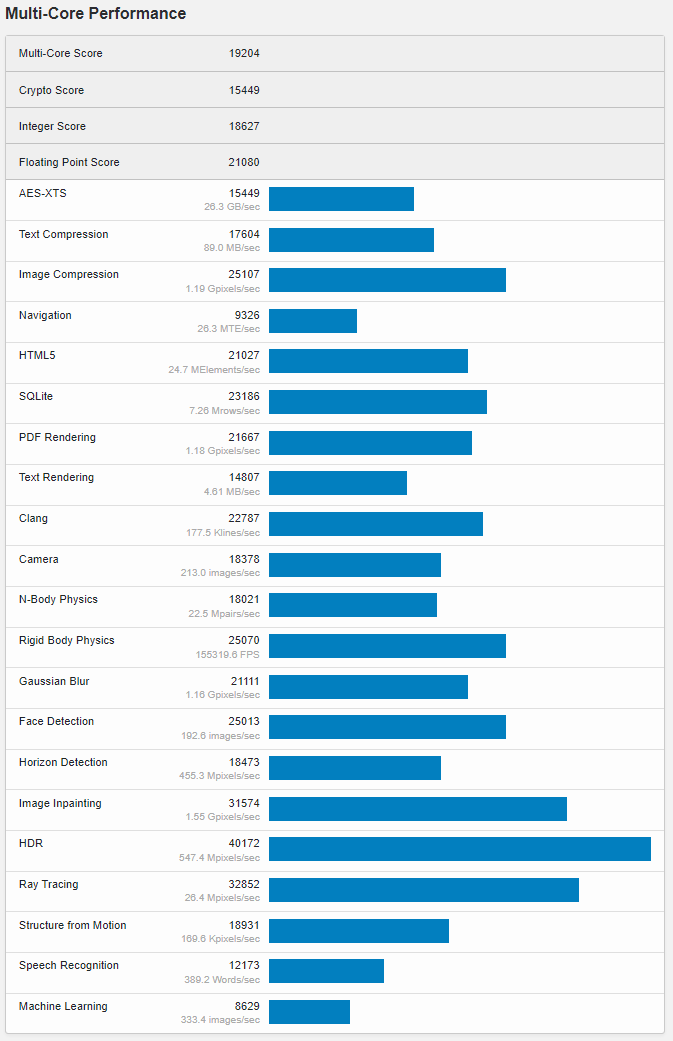

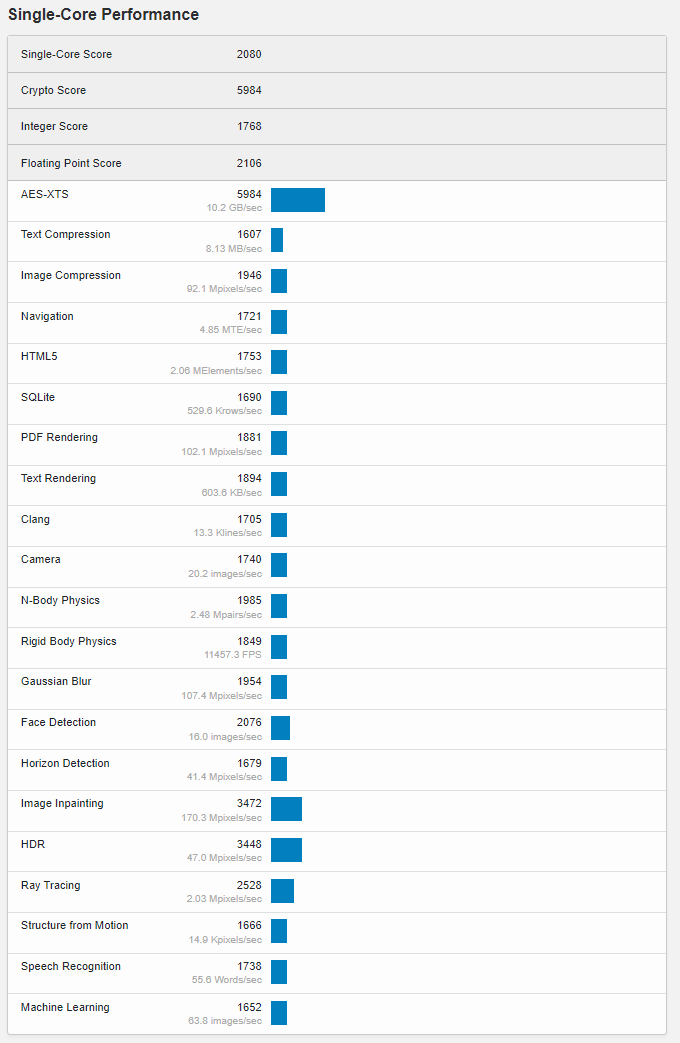

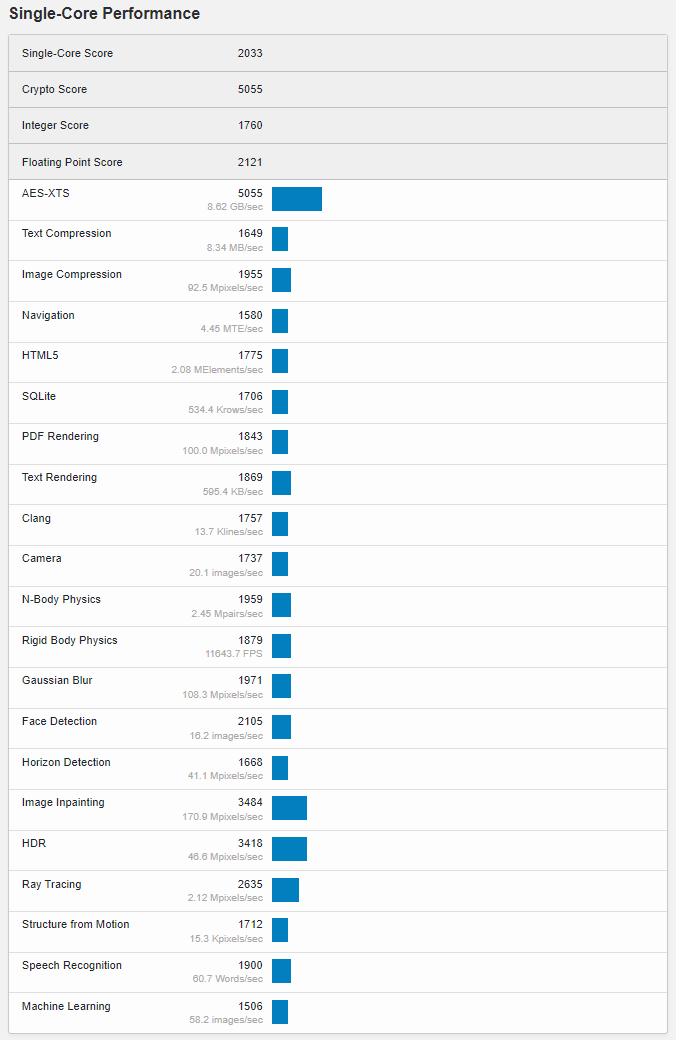

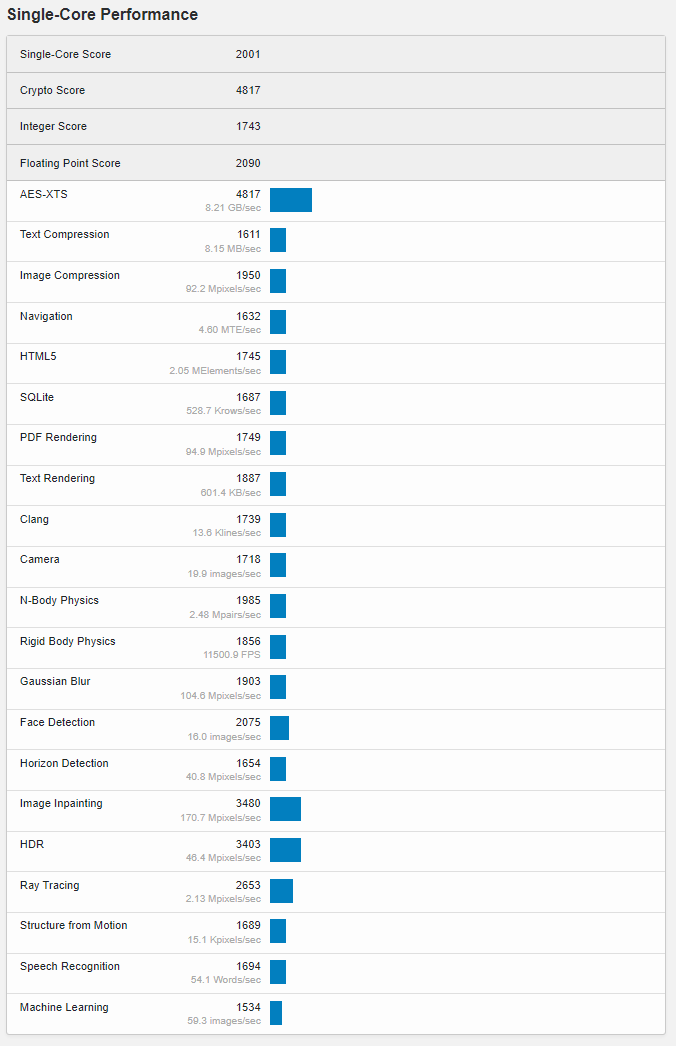

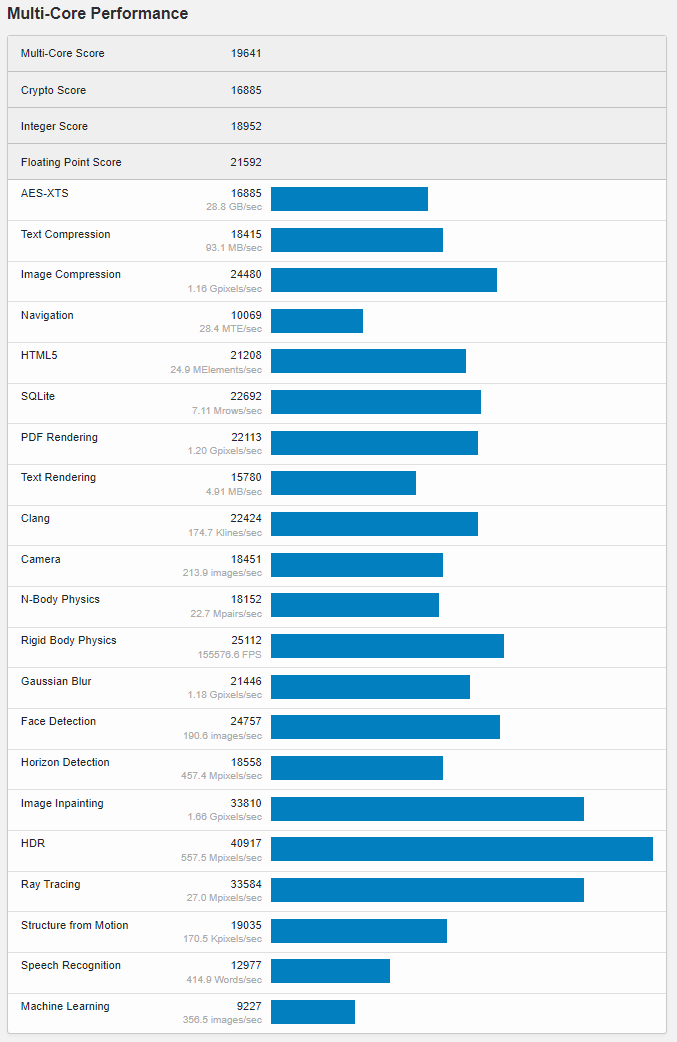

Geekbench 5 je širokospektrý benchmark, který testuje výkon systému v mnoha úlohách a scénářích. V následujících screenech si můžete porovnat výkon jak při zapojení jednoho pracovního vlákna, tak i všech mezi nastavením RAM na defaultu (JEDEC), na X.M.P. a po manuálním odladění.
ASUS ROG Z690 FORMULA je skvělou hi-endovou deskou pro aktuálně nejvýkonnější procesory na trhu, Intel Alder Lake 12. generace. Deska je skvěle vybavena nejen ohledně chlazení a napájení, ale i příslušenství.
