Nejnovější procesory 11. generace Intel Rocket pořádný výkon mají, ne že ne. Ale nic není zadarmo a taková i9-11990K si s ABT v pohodě řekne o 300 W. To už není málo. A aby všechno fungovalo, jak má, budete potřebovat nejen pořádné vodní chlazení, ale hlavně nadupanou a solidně vybavenou základní desku, která tento šílený úkol zvládne levou zadní. 13. generace MAXIMUS HERO od ASUS ROG je jedna z těch, které si na takovou akci troufnou. Více už v dnešní recenzi a testech.
Modelová řada ASUS ROG MAXIMUS 13. generace s chipsetem Intel Z590 nabízí čtyři krásky, které rozhodně stojí za pozornost. Jak už je zvykem, máme zde model HERO, kterému se budeme v tomto článku věnovat dopodrobna, model APEX, legendární desku určenou pro kompetitivní a extrémní overclocking, a EXTREME jako vlajkovou loď celé řady pro Intel Rocket Lake. EXTREME GLACIAL je pak deska co do výbavy totožná s klasickou EXTREME, ale je vybavena luxusním monoblokem od EKWB.
Model | Hero | Apex | Extreme | Extreme Glacial |
---|---|---|---|---|
Formát |
ATX | ATX | EATX | EATX |
Podpora RAM | 4× DDR4 až 5333 (OC) | 2× DDR4 až 5333 (OC) | 4× DDR4 až 5333 (OC) | 4× DDR4 až 5333 (OC) |
Multi-GPU | NVIDIA 2-Way SLI | NVIDIA 2-Way SLI | NVIDIA 2-Way SLI | NVIDIA 2-Way SLI |
PCIe sloty | 2× PCIe 4.0/3.0 x16 1× PCIe 3.0 x16 1× PCIe 3.0 x4 |
2× PCIe 4.0/3.0 x16 1× PCIe 3.0 x4 |
2× PCIe 4.0/3.0 x16 1× PCIe 3.0 x16 1× PCIe 3.0 x4 |
2× PCIe 4.0/3.0 x16 1× PCIe 3.0 x16 1× PCIe 3.0 x4 |
M.2/SATA | 4× M.2 slots 6× SATA 6Gb/s |
4× M.2 slots 8× SATA 6Gb/s |
5× M.2 slots 6× SATA 6Gb/s |
5× M.2 slots 6× SATA 6Gb/s |
Ethernet | 2× Intel® I225-V 2.5Gb Ethernet | ASUS LANGuard | 1× Marvell® 10Gb Ethernet | 1× Marvell® 10Gb Ethernet |
Wi-Fi | 2×2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az | 2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) | 2×2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az | 2×2 Tri-Band Intel Wi-Fi a/b/g/n/ac/ax/az |
Audio | ALC4082 ESS® SABRE9018Q2C DAC/AMP |
ALC4082 Savitech SV3H712 AMP |
ALC408 ESS® SABRE9018Q2C DAC/AMP |
ALC408 ESS® SABRE9018Q2C DAC/AMP |
Cena | 13 990 Kč | N/A Kč | 23 190 Kč | 36 990 Kč |
Intel Rocket Lake procesory nejsou levná záležitost a tak dává smysl, aby tomu ani u hi-endových Z590 desek nebylo jinak. Ceny jsou ale poněkud extrémní a za desku si zaplatíte přes 23 tisíc bez vody a o 14 tisíc více s monoblokem. Osobně nemám nic proti adekvátnímu nacenění hi-endových produktů, ale 14 tisíc korun za monoblok je čirý nesmysl.
Dvě síťovky zvládající 2,5 Gbit, Wi-Fi 6 se postarají o rychlé a stabilní internetové připojení. Co do konektivity tu pak máme 6× USB 3.2 Gen 2 a 2× Thunderbolt 4. O zvukové podání se stará audio chip SupremeFX ALC4082 s převodníkem ESS® SABRE9018Q2C.
Intel Rocket Lake jsou vybaveny novým paměťovým řadičem, se kterým se pravděpodobně setkáme i v nadcházejících Alder Lake procesorech. ASUS ROG MAXIMUS XIII HERO tak slibuje až 5 333 MHz na RAM při přetaktování. Deska je vybavena čtyřmi M.2 sloty s masivními heatsinky.
Intel Rocket a konkrétně vlajková loď 11. generace si umí říct o pořádnou dávku ze zdi, a tak ani není k podivu, že největší rozdíly mezi předchozí generací HERO desky a tou současnou jsou o 30 A výkonnější plnohodnotné MOSFETy. VRM desky je komponováno z 14 + 2 fází o celkovém výkonu 1 440 A. Upgrade nastal ale i co do již zmíněné konektivity včetně HDMI 2.0.
Pasivy sloužící ke chlazení desky působí opravdu masivně, a to především co se týče prvního M.2 slotu, který je určený pro ultrarychlé PCIe 4.0 NVMe SSD disky.
Upgrade oproti generaci se dotkl i chlazení desky jak po softwarové, tak po hardwarové stránce. Ventilátory a vodní pumpy je nově možné prolinkovat s nejrůznějšími čidly teploty včetně čidel na grafické kartě. M.2 disky se dočkaly backplatů, díky čemuž jsou SSD disky pasivně chlazeny z obou stran.
S váhou dnešních grafických karet majitelé ASUS ROG MAXIMUS XIII HERO jistě ocení anti-sagging bracket neboli podpěru grafické karty. Vítanou fičurou je nově MEMTEST86, který přijde velmi vhod pro účely debugování a ověření funkčnosti operačních pamětí. Milým bonusem je pak i jednoroční licence na testovací software AIDA64.
ASUS ROG desky mají v BIOSu možnost vynucení všech limitů procesoru, díky čemuž se skvěle a spolehlivě testují procesory na výrobním, doporučeném nastavení od Intelu. Všechny tři procesory 11. generace Intel Rocket Lake jsem tedy testoval jak na defaultu, tak po maximálním přetaktování na této základní desce. Za celou dobu jsem nenarazil na jediný problém a deska fungovala spolehlivě tak, jak jsem očekával.
V této kapitole se zběžně podíváme na rozsáhlé možnosti BIOSu a také na nastavení, na kterém je možné provozovat kombinaci i9-11900K se vzduchovým chladičem Noctua NH-U12A s operačními pamětmi G.SKILL TRIDENTZ 4000C16D-32-GTZR.

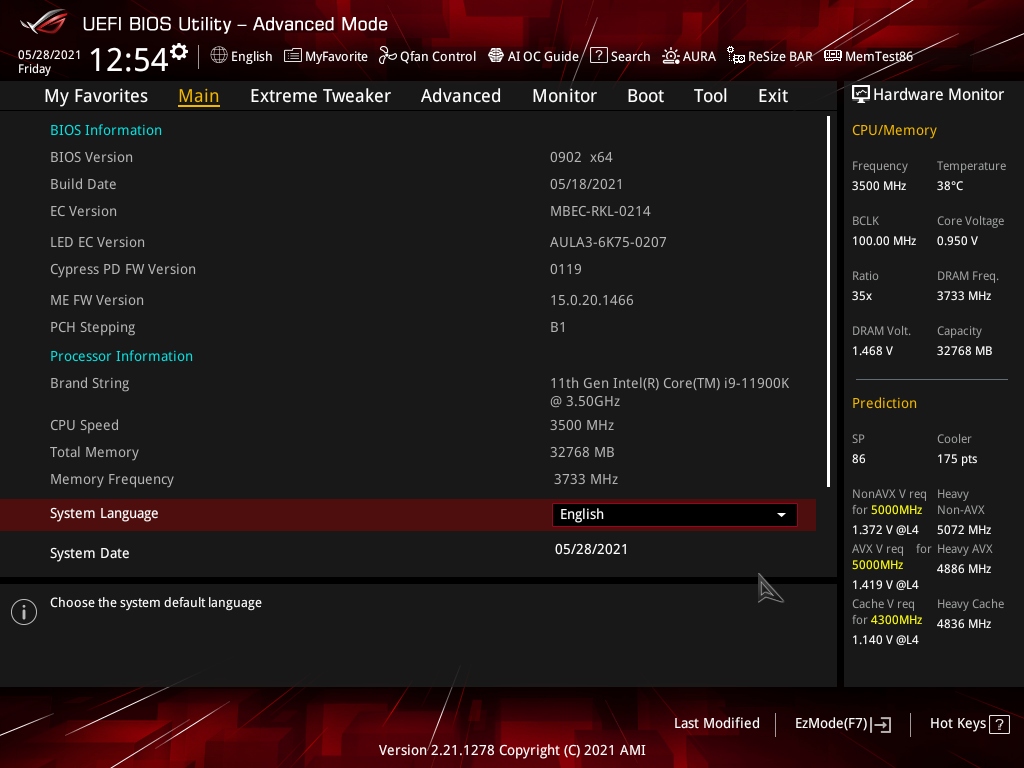

Jako první přijdete do styku s EZ Modem, tedy se zjednodušeným režimem nastavení BIOSu. Stiskem F7 se dostanete do Advanced Mode. Záložka My Favorites obsahuje nejčastěji používané položky pro rychlý přístup. Main je sumář informací o základní desce, kde najdete verzi BIOSu s dalšími informacemi o firmwaru a o zapojeném procesoru.
Extreme Tweaker je nejrozsáhlejší a nejdůležitější záložkou v celém BIOSu. Odsud se nastavuje veškeré nastavení související s procesorem a operačními pamětmi. V recenzi na Intel Rocket Lake jsem se podrobněji věnoval tomu, proč jsem testoval na Manuální režim a také proč jsem nakonec nevyužil funkci Adaptive Boost Technology. Pro trvalý provoz a maximální výkon jsem tedy zvolil jednotnou frekvenci na všech jádrech (CPU Core Ratio → Sync All Cores).
Dle kusu (kvality křemíku) procesoru jsem nastavil ALL-Core Ratio Limit na 50, tedy výslednou frekvenci na všech jádrech na 5 000 MHz. Paměťový řadič Rocket Lake procesorů lze provozovat v GEAR1 nebo v GEAR2. Jde v podstatě o poměr mezi frekvencí paměťového řadiče a operačních pamětí. Maximální takt pamětí při GEAR1 je kolem 3 600 MHz a s tímto kusem křemíku byl možný stabilní provoz na 3 733 MHz s upraveným časováním na 14-14-14-28-2T.
Nejefektivnější napájení je v Manuálním režimu (CPU Core/Cache Voltage → Manual Mode) a pro stabilní provoz na 5 GHz si procesor řekl kolem 1,35 V. Za účelem dosažení co nejnižších latencí, které jsou potřeba pro maximální výkon ve hrách, jsem nastavil 1,45 V (DRAM Voltage). Příjemnou změnou je zde oddělení VCCIO napájení pro paměti (VCCIO Mem OC Voltage) od zbytku systému. Finální napětí je opět otázka kusu paměťového řadiče.
ASUS ROG Z590 XIII MAXIMUS HERO má v BIOSu rozsáhlé možnosti nastavení napájecí kaskády. Pro co nejvyšší stabilitu jsem zvolil pokles napětí při zátěži (CPU Load-line Calibration) na Level 6 se záměrem stabilně dodávaného napětí při takové hodnotě, kterou jsem nastavil. HERO je co do napájení vybavena výborně, a tak jsem v rámci co nejvyšší efektivity nastavil režimy VRM na Extreme (CPU Power Duty a Phase Control) a frekvenci VRM (CPU VRM Switching Frequency) na 800 KHz.
Již zmíněné operační paměti G.SKILL TRIDENTZ 4000C16D-32GTRZ používám rád jak u aktuálních Intel, tak u novějších AMD platforem. Jde o dual-rank moduly, díky kterým funguje rank interleaving, z čehož procesory co do výsledného výkonu dobře těží. V kombinaci s i9-11900K nebyl problém nastavit již zmíněné časování 14-14-14-28-280-2T s lehce upravenými sekundárními timingy bez jakýchkoliv obtíží. Výsledkem byly latence kolem 44 ns v testu pamětí v AIDA64.
V záložce Advanced pak naleznete tunu nastavení týkající se procesoru, chipsetu, PCI, USB, Thunderboltu, NVMe, SATA a RGB podsvícení. A spoustu dalších položek, o kterých nepotřebujete vědět, dokud je nebudete hledat. Jestli budete pátrat například po nastavení virtualizace či dalších firčur, pravděpodobně je naleznete právě tady.

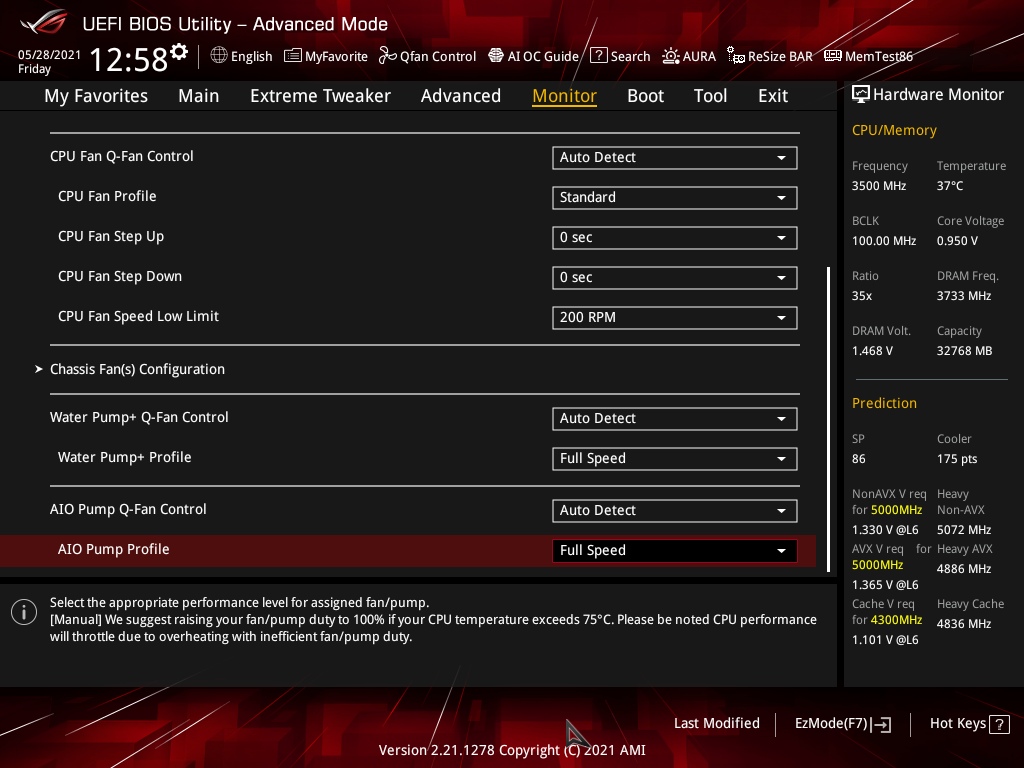

V záložce Monitor pak naleznete údaje o všemožných senzorech, kterými je deska vybavena, a také jejich příslušné nastavení a možnosti. V sekci Q-Fan Configuration lze nastavit manuálně chování ventilátorů a vodní pumpy včetně prolinkování s vybranými senzory.
Jako předposlední v záložce Boot máme možnosti nastavení související s bootováním a položku Tool, ve které nalezneme nástroj ASUS EZ Flash 3 Utility pro flashování BIOSu, ASUS Secure Erase pro formátování SSD, ASUS User Profile pro uložení nastavení celého BIOSu. ASUS SPD Information slouží k získání informací o paměťových modulech a MemTest86 k otestování stability a funkčnosti RAM.
Pokud v rámci testování základních desek stojí něco za vyzkoušení, tak je to právě taktování a ladění operačních pamětí. Dnešní procesory totiž s vysokými frekvencemi a nízkými latencemi dobře škálují a výsledný výkon je znát.
AIDA64 je profesionální testovací nástroj, který umí otestovat nejen latence, ale i čtení, zápis a kopírování operačních pamětí. Nicméně latence jsou právě stěžejním údajem pro herní výkon v náročných CPU bound scénářích, kdy procesor krmí silnou grafickou kartu, jako je NVIDA RTX 3090.
Geekbench 5 je širokospektrý benchmark, který testuje výkon systému v mnoha úlohách a scénářích. V následujících screenech si můžete porovnat výkon jak při zapojení jednoho pracovního vlákna, tak i všech mezi nastavením RAM na defaultu (JEDEC), na X.M.P. a po manuálním odladění.
13. generace HERO desky ze série ROG Maximus je skvělým entery levelem do hi-endu pro procesory Intel Rocket Lake. Základní deska je výborně vybavena nejen co do napájení, ale i do chlazení.
i
Chystáte se dát dohromady vlastní PC sestavu? Pomůže vám náš podrobný průvodce jak postavit PC.
Celková výbava ASUS ROG Z590 MAXIMUS XIII HERO je na výbornou. Designem se deska bude hodit i do pořádného herního děla a ani v té nejluxusnější skříni nebude dělat ostudu. Ladění pamětí i taktování procesoru se obešlo bez sebemenších obtíží, přičemž přehlednost a uspořádanost položek v BIOSu jen láká k dalším hrátkám. Minusem je samozřejmě vysoká cena, což neplatí jen pro Z590 desky, ale i pro celou Rocket Lake platformu.
ASUS ROG Z590 MAXIMUS XIII HERO
Základní deskyZa skvělou základní desku pro nadšence a náročné hráče uděluji ASUS ROG Z590 MAXIMUS XIII HERO naše nejvyšší ocenění, zlatého Alzáka.
