X870E AORUS PRO ICE (RECENZE A TESTY)

X870E AORUS PRO ICE (RECENZE A TESTY) – OBSAH

1. Základní desky AORUS s chipsetem X870E
2. X870E AORUS PRO ICE
3. BIOS a nastavení AMD Ryzen 7 9700X
4. Herní testy: default vs. Manual OC
5. Závěr aneb dojmy z X870E AORUS PRO ICE

Základní desky ASUS ROG s chipsetem X870E a X870

Nabídka AORUS desek s X870E chipsetem je výhradně o ATX modelech, a to vč. modelu MASTER, který většinou bývá E - ATX. Dokonce ani mezi deskami s X870 chipsetem jiné formáty nenalezneme. Chybí i Xtreme model, což dělá z MASTER vlajkovou loď v AORUS portfoliu. Nabídka je tak tentokrát poněkud chudší.

X870E AORUS PRO ICE

V této kapitole se podíváme na hlavní specifikace, přednosti a featury základní desky X870E AORUS PRO.

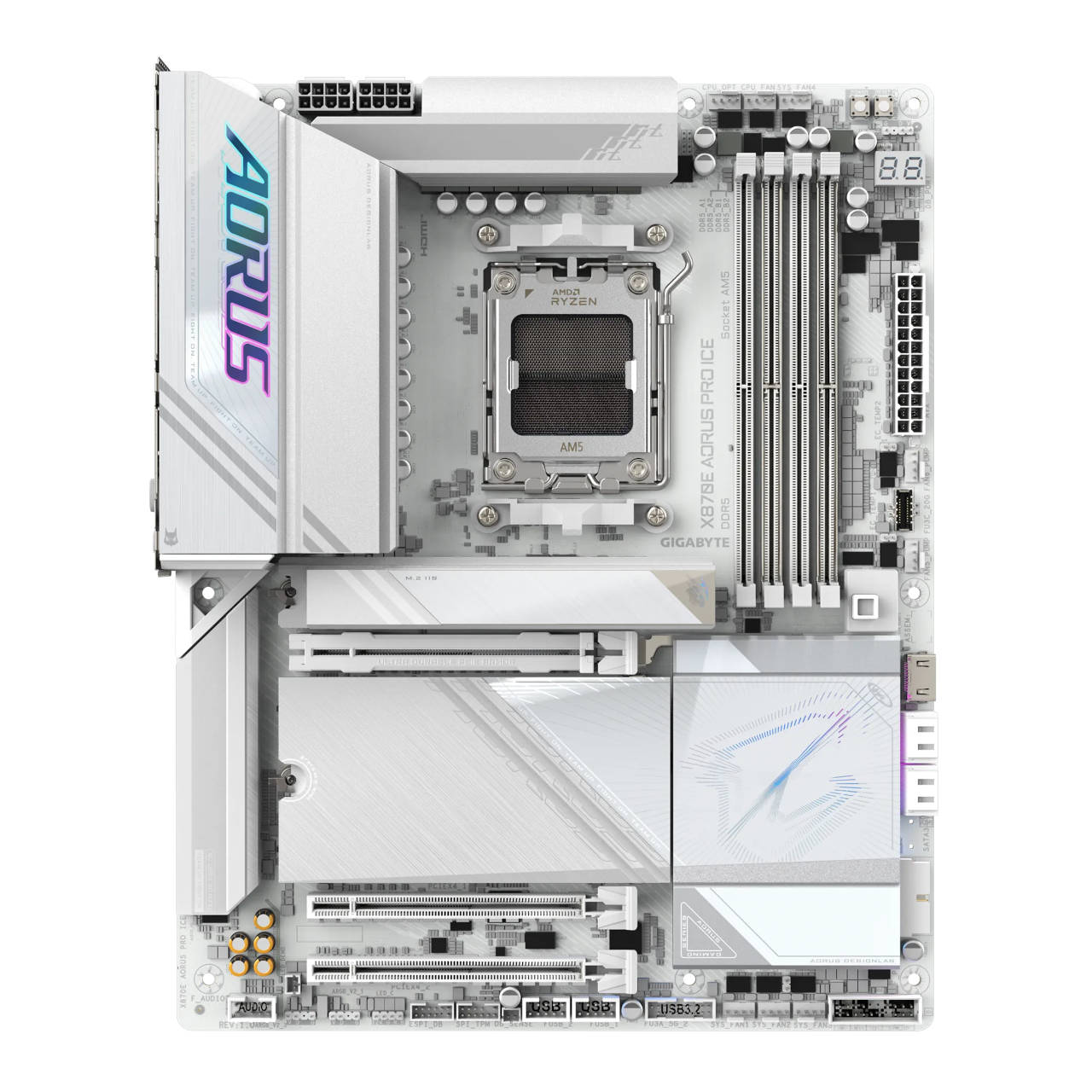

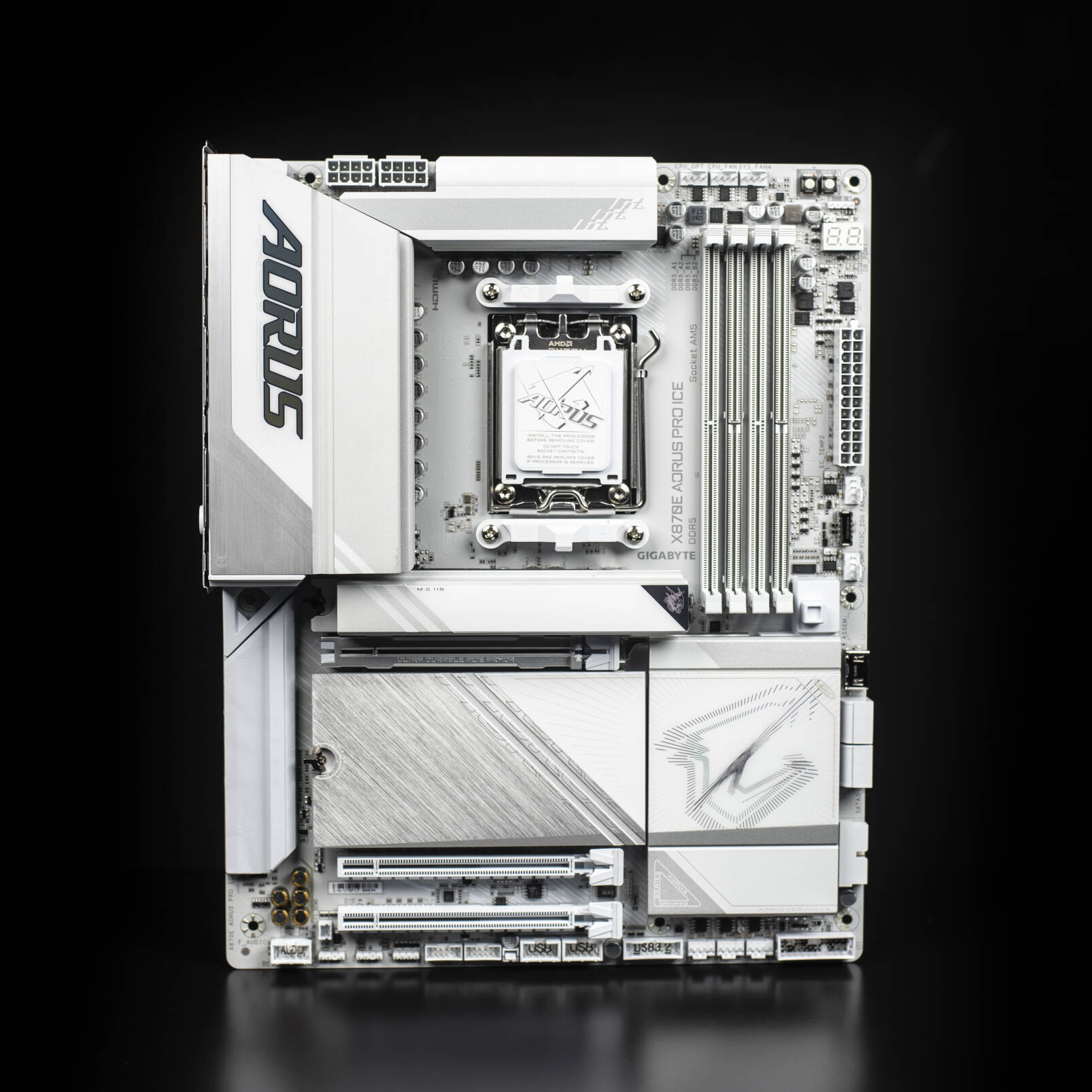

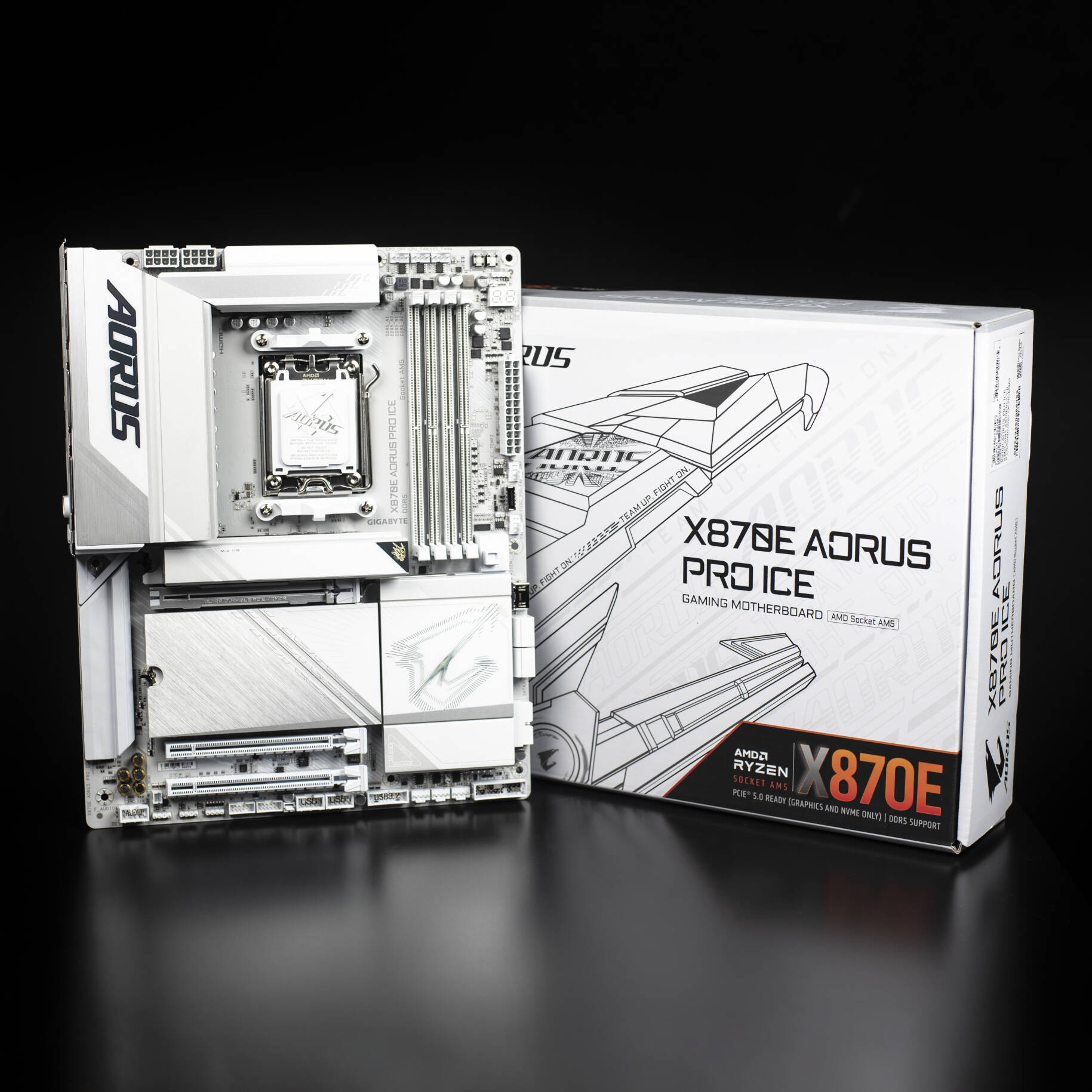

Deska naživo

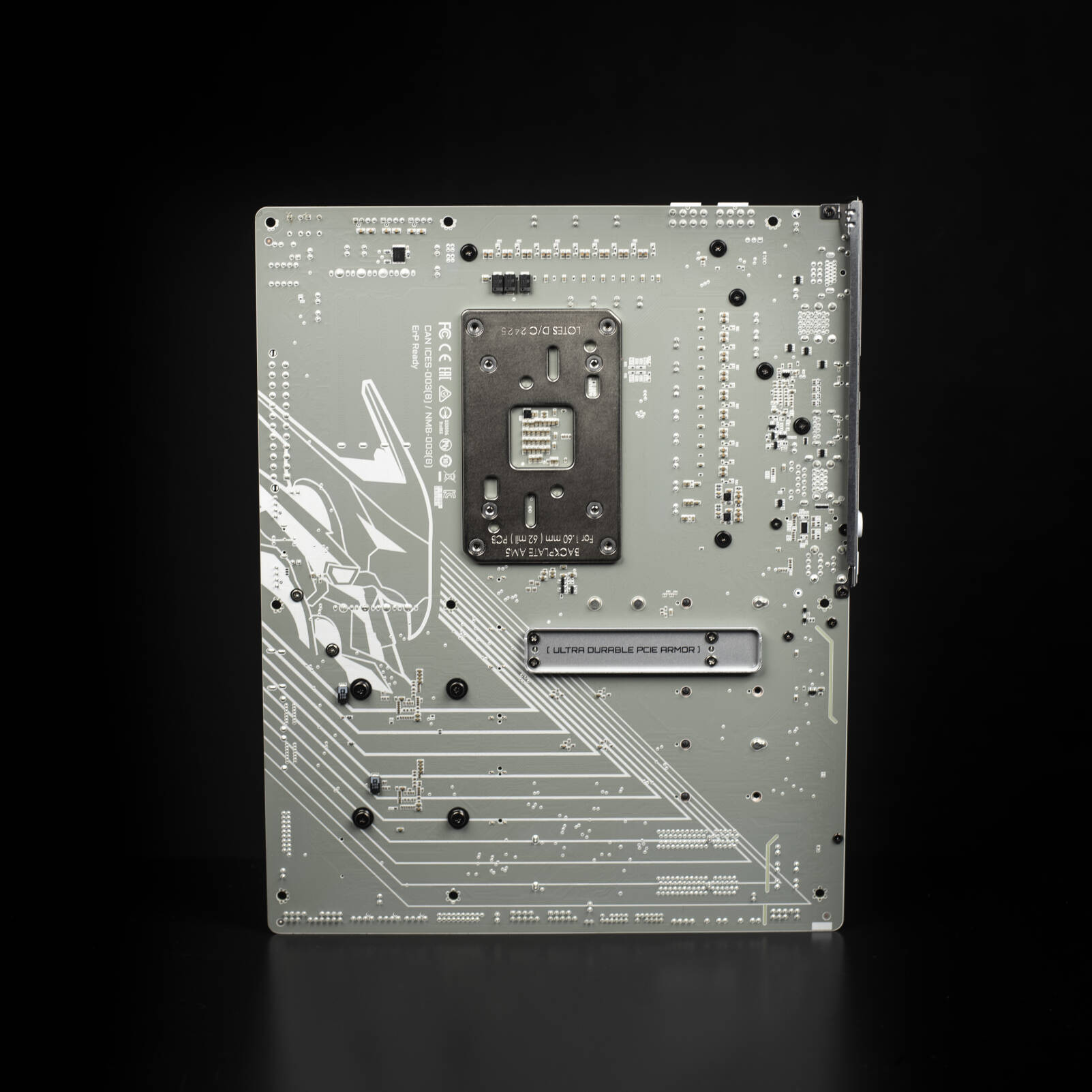

V realitě vypadá deska opravdu solidně. Světlý vzhled ji propůjčuje čistý a ničím nerušený dojem. K dokonalosti už chybí jen zadní full-backplate, ale ten s podivem nemá ani vyšší model MASTER.

Napájecí kaskáda, chlazení a konektivita

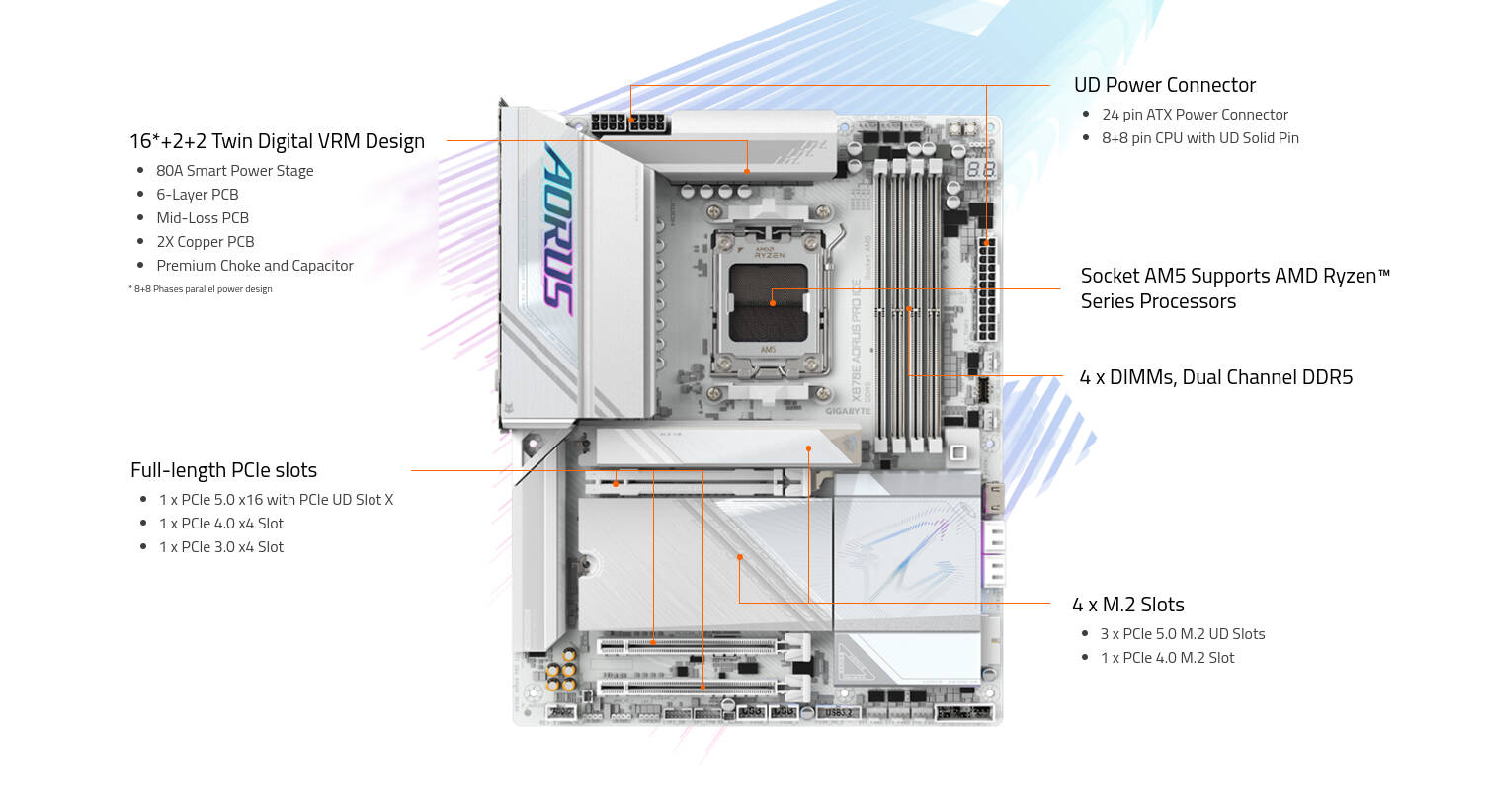

Napájecí kaskáda X870E AORUS PRO ICE je tvořena šestnácti fázemi o jmenovitém výkonu 80A pro jádra procesoru, dvěma fázemi pro SoC a dvěma fázemi pro části netýkající se procesoru jako takového. Deska disponuje čtyřmi DDR5 DIMM sloty, s maximálními rychlostmi až 8 000 MT/s pro OC. PRO ICE je vybavena jedním, plnohodnotným x16 PCIe 5.0 slotem a dvěma sloty o plné délce podporující PCIe 4.0 a 3.0 v režimu x4. Kromě toho deska pojme čtyři M.2 sloty.

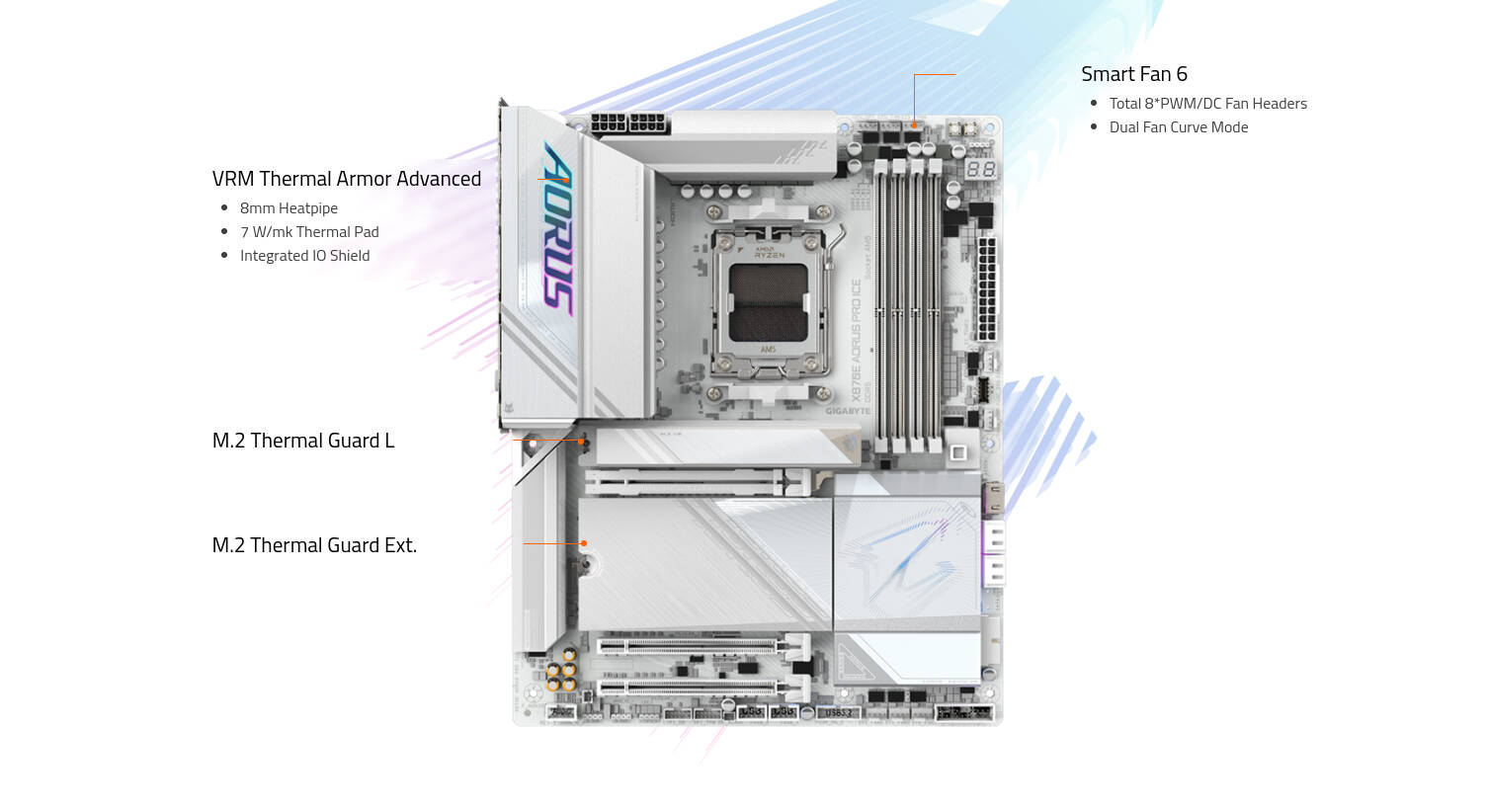

Jak už je u AORUS desek zvykem, VRM je chlazena pořádnými heatsinky s 8mm heatpipy. IO shield je propojen s chlazením desky pro lepší odvod tepla z konektorů na zadní straně. Všechny čtyři M.2 sloty jsou rovněž vybaveny heatsinky pro dostačující odvod tepla a deska sama o sobě nabízí osm PWM headerů pro připojení ventilátorů.

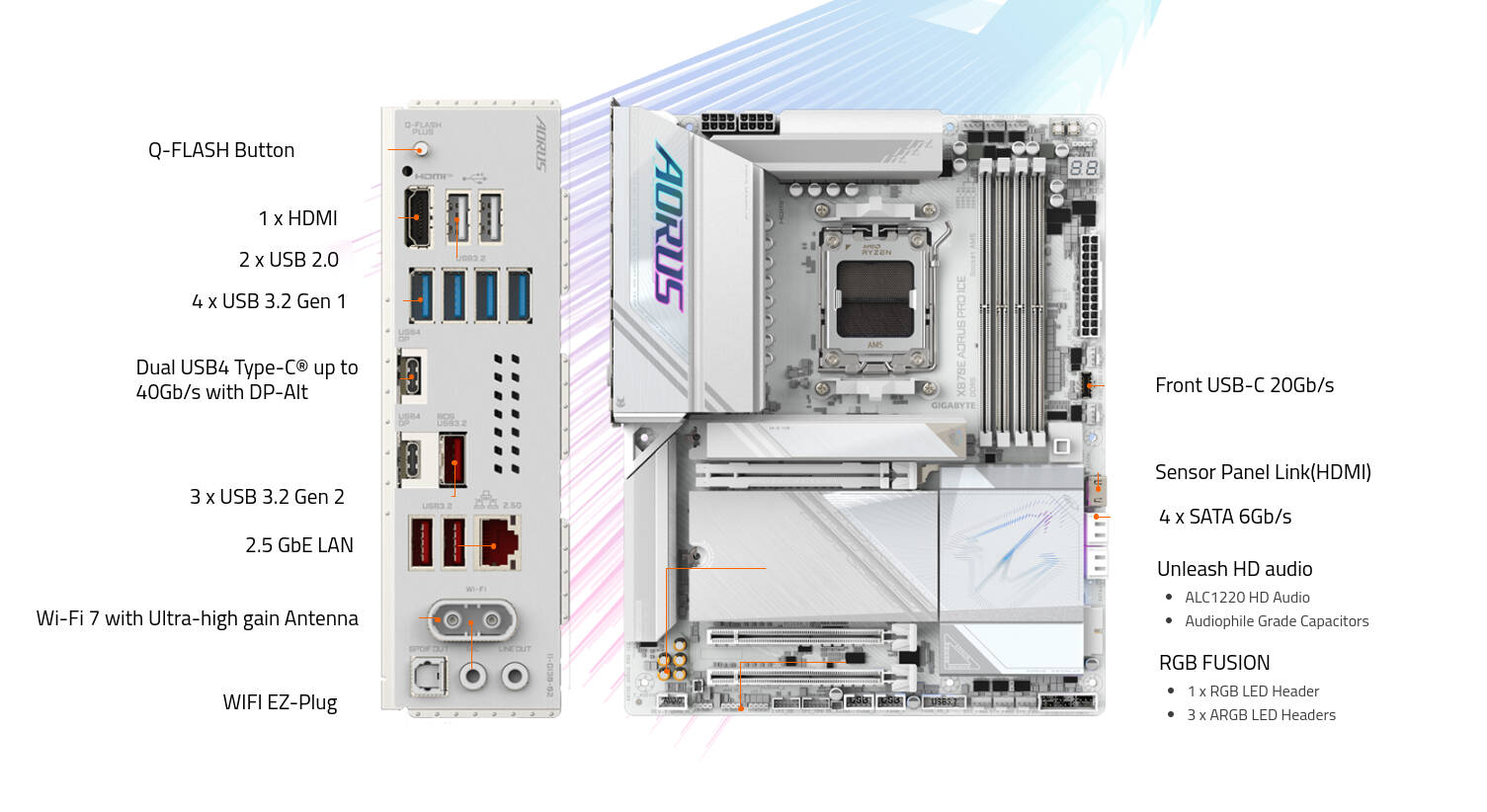

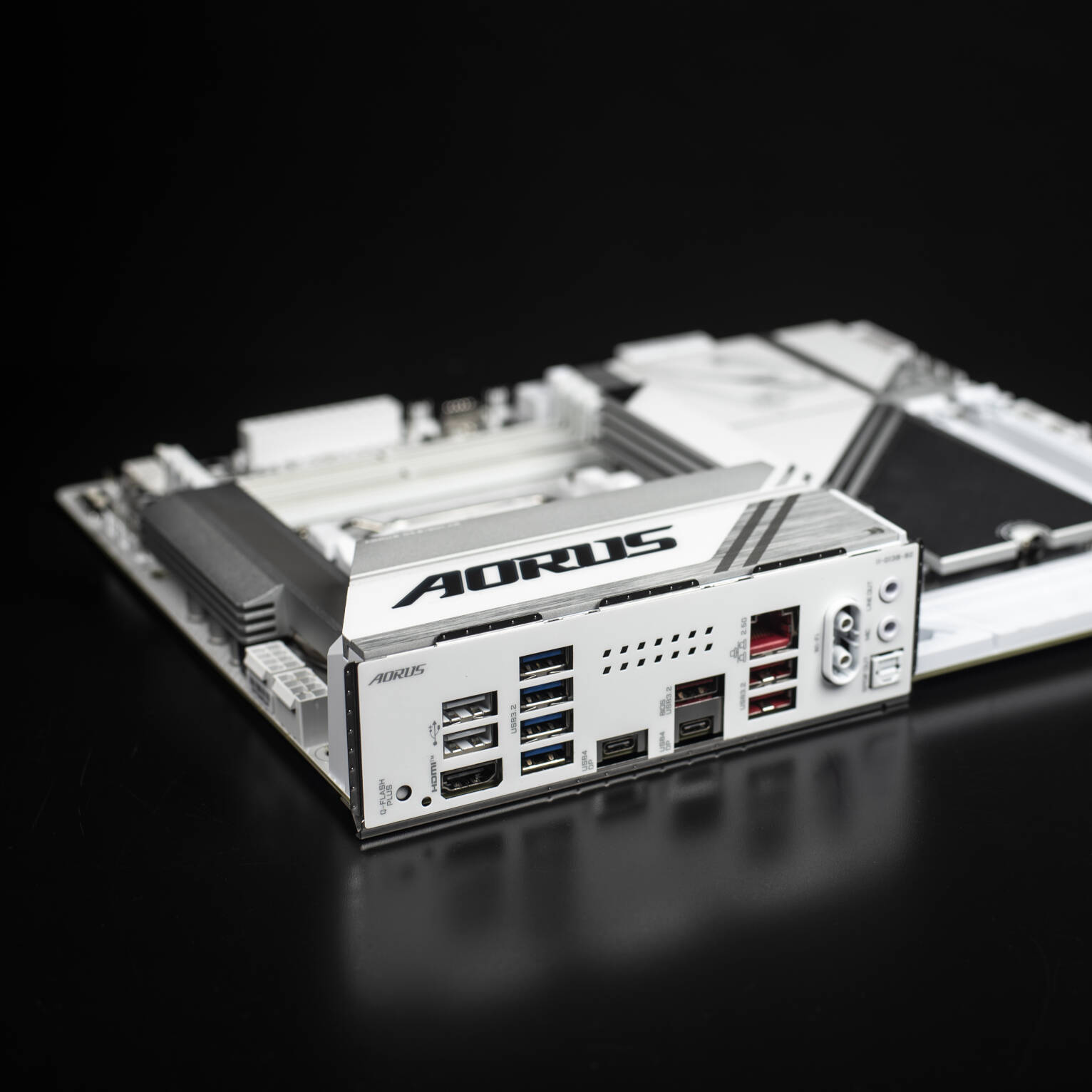

Na zadní straně IO shieldu nalezneme Q-FLASH tlačítko pro flashování BIOSu přes USB. Dále je tu 1x HDMI 2.1 pro potřeby iGPU, 2x USB 2.0, 4x USB 3.2 Gen 1, 2x USB4, 3x USB 3.2 Gen 2. Pro připojení k internetu je 2.5 GbE LAN od Realteku a Wi-Fi s rychloupínacími konektory.

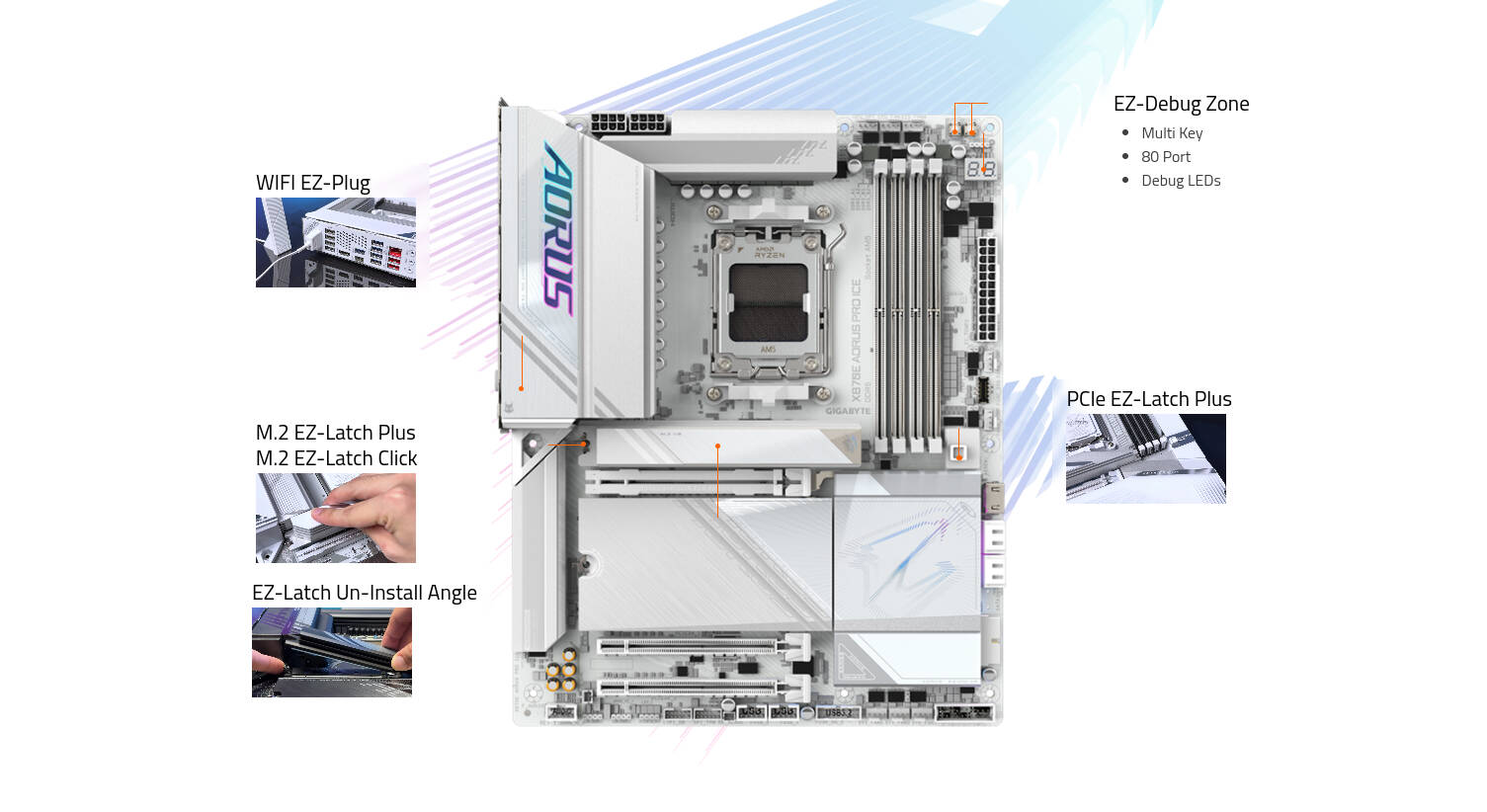

AORUS se řadu od řady snaží, stejně jako ostatní výrobci co nejvíce usnadnit práci s hardwarem. PCIe 5.0 x16 slot má pojistku na jednoduché tlačítko pro lepší vyndávání těžké grafické karty ze slotu. Rychloupínáním jsou vybaveny M.2 sloty, díky čemuž odpadá titěrná práce s malými šroubky při instalaci SSD disků. PRO ICE je vybavena POST displejem, debug LEDkami a tlačítky pro power a restart desky.

Umělá inteligence jde dnes všude a bude hůř (nebo líp?). AI SNATCH je nová, automatická funkce slibující odladění operačních pamětí na pár kliků, což je něco, co setsakramentsky u dnešních desek chybí a výjimkou nejsou ani ty nejlepší konkurenční desky. Funkci jsem bohužel neměl možnost otestovat kvůli nekompatibilitě s mými XMP operačními pamětmi. K použití AI Snatch budete potřebovat EXPO či XMP/EXPO moduly.

BIOS a nastavení AMD Ryzen 7 9700X

V této kapitole se podíváme na jednoduché nastavení operačních pamětí a procesoru v prostředí UEFI. Decentně navýšíme výkon Ryzenu 7 9700X jak při single-thread, tak při mullti-thread vytížení pomocí funkce Active OC Tuner.

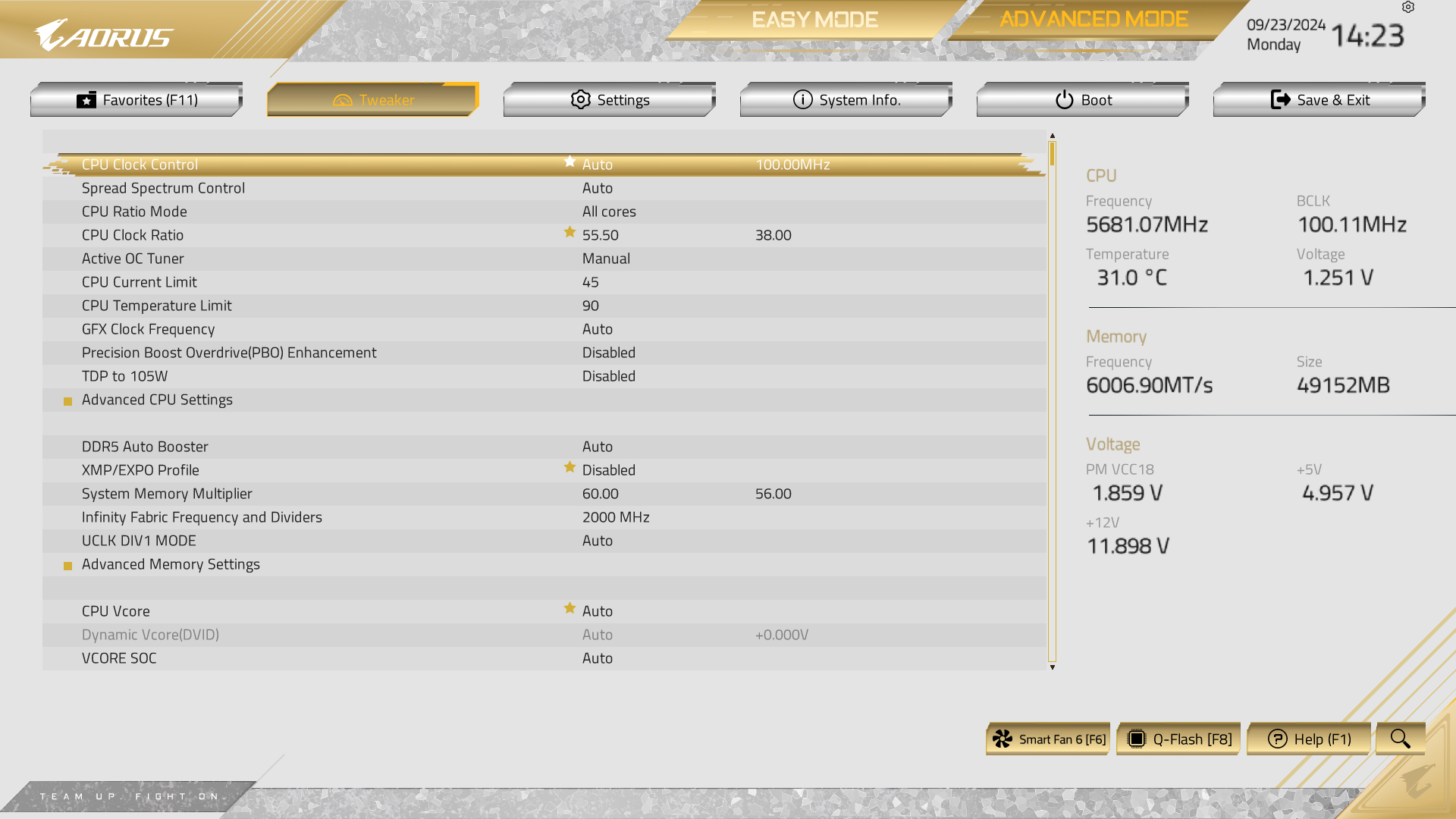

Funkce Active OC Tuner nám umožňuje přepínat mezi PBO a All Core Manual režimem na základě proudu. V Tweakeru nastavte CPU Ratio Mode na All Cores, CPU Clock Ratio na 55.5 (dle kusu procesoru, musíte vyzkoušet). Funkci Active OC Tuner na Manual a hodnoty CPU Current Limit na 45A a CPU Temperature Limit na 90˚C. Toto nastavení způsobí, že do 45A bude fungovat PBO a nad 45A se sepne manuální nastavení násobiče.

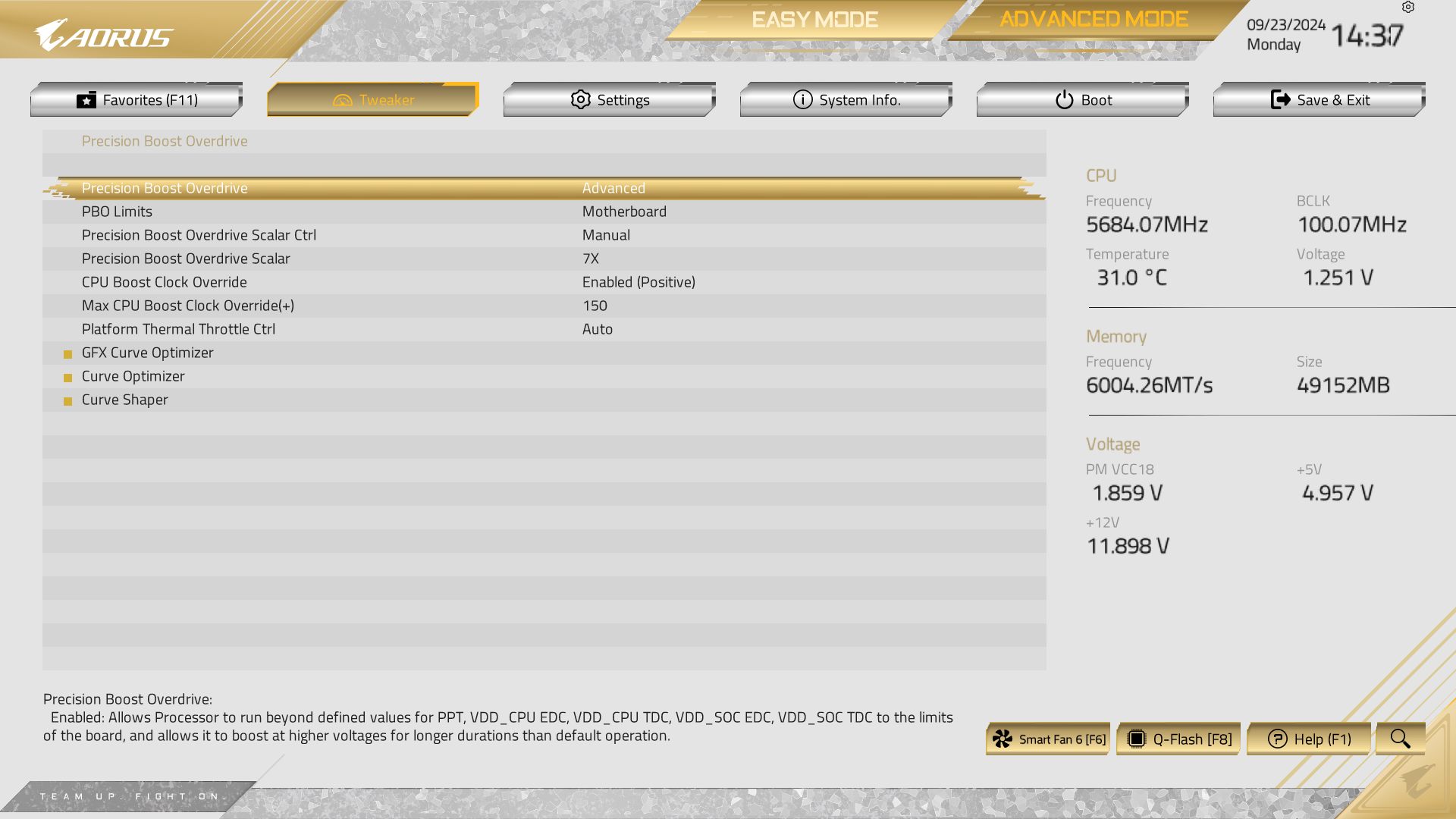

V submenu Advanced CPU Settings vstupte do Precision Boost Overdrive. Funkci nastavte na Advanced, PBO Limits na Motherboard, Scalar Ctrl na Manual a hodnotu Scalar na 7X. CPU Boost Clock Override na Enabled (Positive) a hodnotu Overridu na 150 (opět dle kusu vašeho CPU, musíte otestovat). Tím máme nastavené PBO a odemčené limity procesoru.

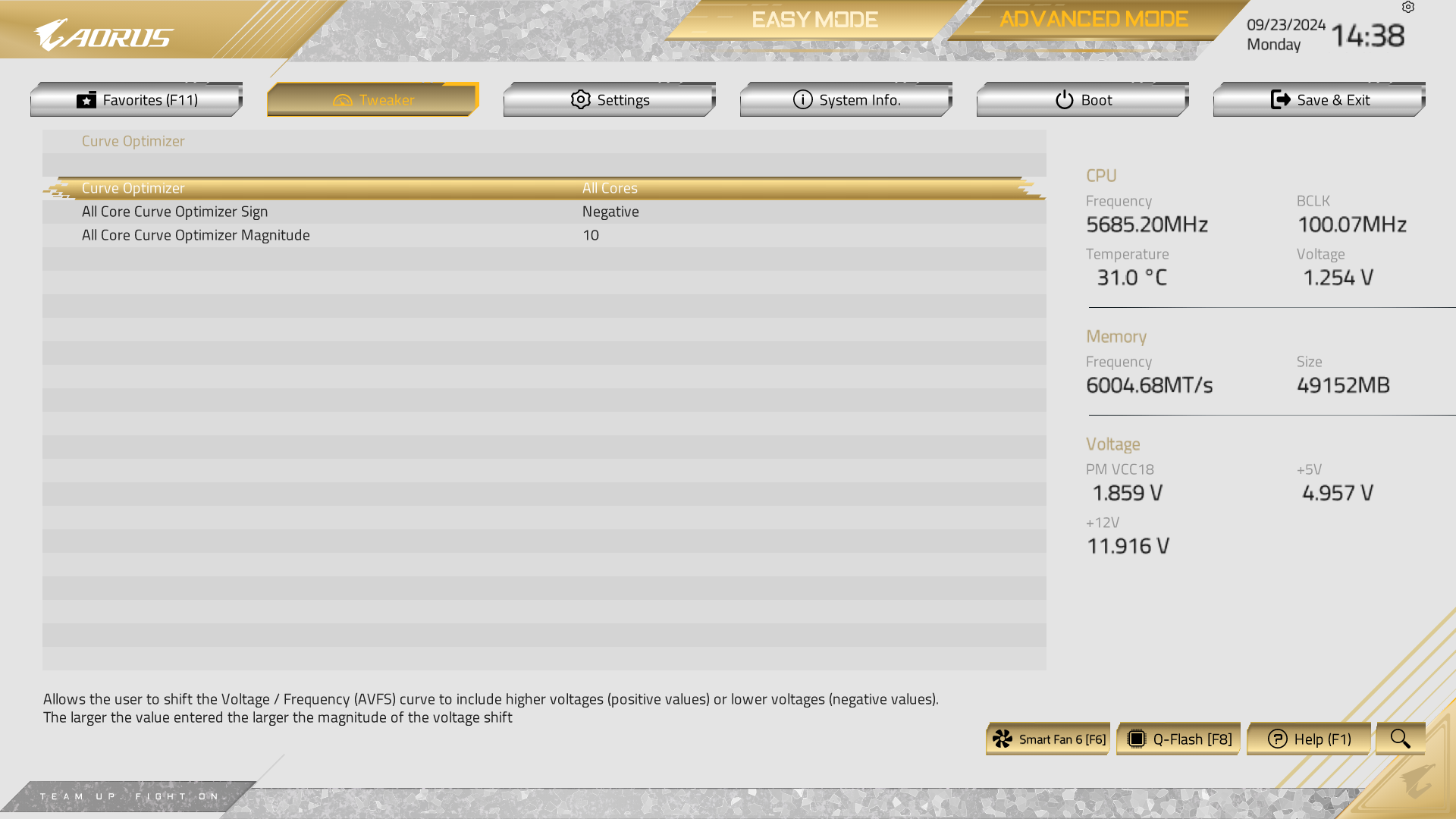

Zbývá ještě nastavit Curve Optimizer, ten dejte na All Cores, Sign na Negative a Magnitude na 10–15 (opět dle kusu), čímž nastavíte, resp. podvoltujete křivku napětí. Ryzeny 9000 mají rozšířenou funkci Curve Optimizeru o Curve Shaper, ale jde o dost laborování a opět dost záleží na kusu i potřebách uživatele.

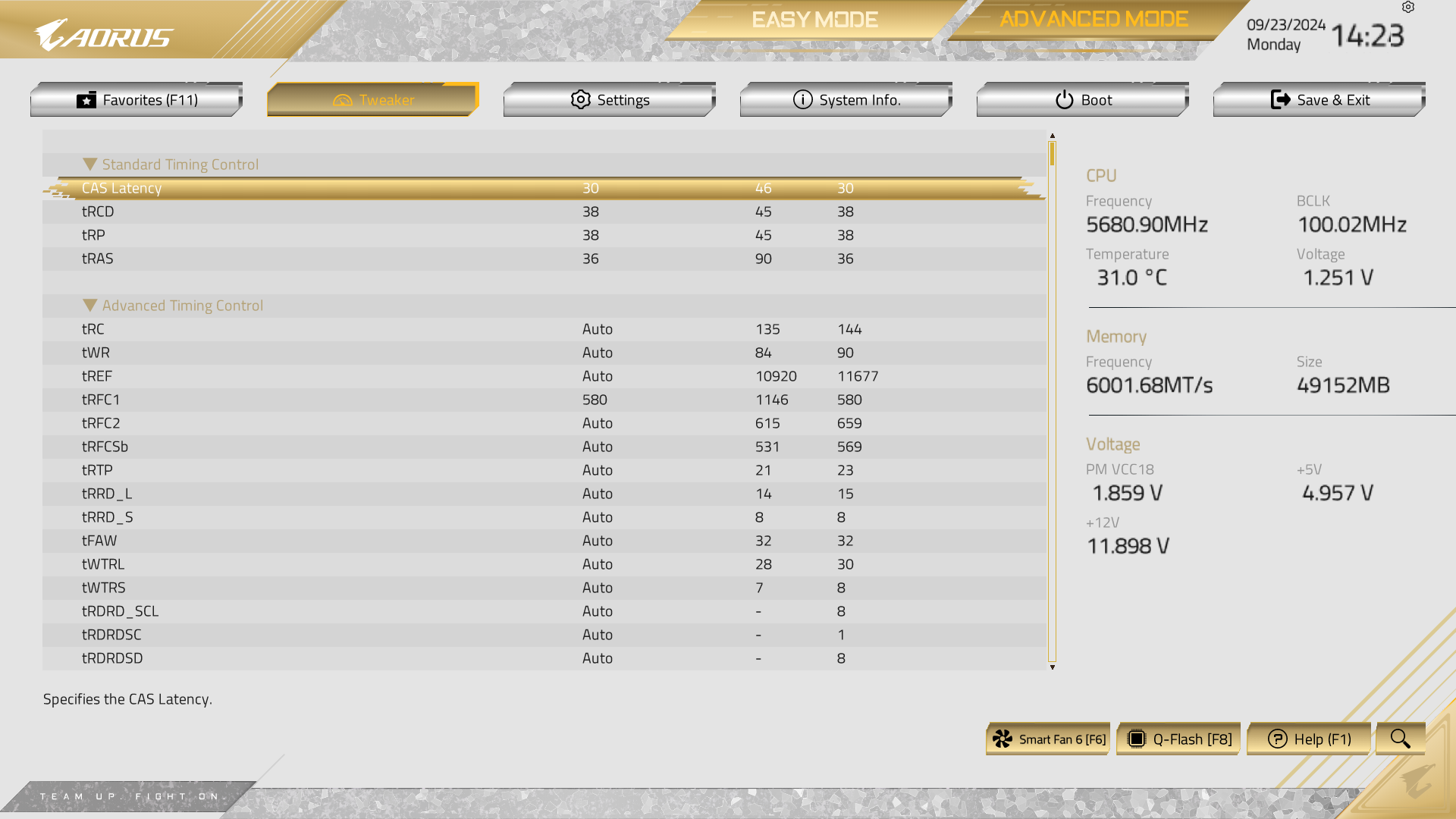

Jako poslední je potřeba nastavit operační paměti. Pokud máte 6 000 MT/s kit, stačí pro začátek nastavit v Tweakeru XMP/EXPO Profile na dostupný profil. Pokud máte například rychlejší kit jako já, nastavte System Memory Multiplier na 60 a běžte do menu Advanced Memory Settings -> Standard Timing Control. Máte-li alespoň trochu slušný kit, zkuste nastavit základní časování dle screenshotu. Tyto hodnoty pořeší nejznatelnější navýšení výkonu operačních pamětí. Stabilitu si samozřejmě musíte otestovat pomocí nějakého memtest nástroje.

Herní testy: default vs. Manual OC

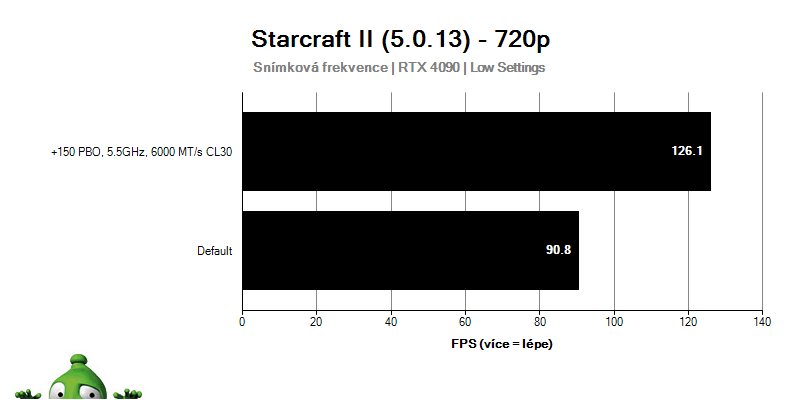

Starcraft II

Starcraft II je opět jedna z nejhranějších RTS eSportovek. Měřena je velmi náročná custom scéna na nejnižší grafické rozlišení, která představuje počátek souboje 4v4. V prvních vteřinách zde klesá FPS na velmi nízké hodnoty a celá scéna má 20 vteřin. Tato legendární hra pochází z dílny Blizzard Entertainment a je hojně hraná jak mezi občasnými hráči, tak mezi nejtvrdšími profesionály.

Oproti defaultnímu nastavení, tedy bez funkce Active OC Tuner a s pamětmi na 5 600 MT/s s časováním dle JEDEC, se po výše uvedeném, základním nastavení zvedl výkon ve Starcraftu II o pěkných 39 %.

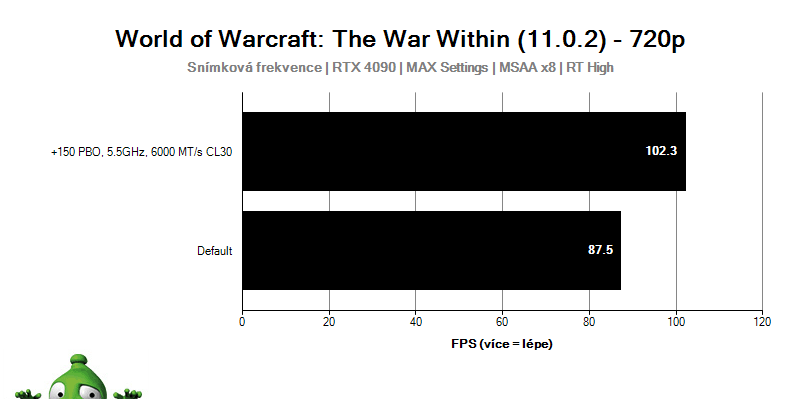

World of Warcraft: The War Within

World of Warcraft snad ani není nutné představovat. Ačkoliv jde o 20 let staré, tak stále aktivní MMORPG. The War Within je již 10. datadiskem v pořadí a co do technologií jde hra stále s dobou – je vybavena RayTracingem. Vývojářem i vydavatelem hry je Blizzard Entertaiment. Měříme 20 vteřin dlouhou scénu v oblasti Hallowfall.

O 17 % vyšší výkon podalo manuální odladění oproti defaultním hodnotám v nejnovějším datadisku World of Warcraft: The War Within. Hra nedávno dostala update s vylepšenou utilizací procesoru, a tak se manuální OC vše jader rozhodně šikne.

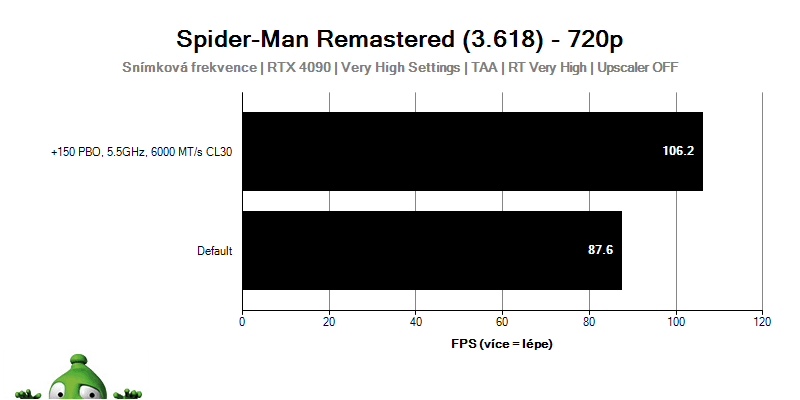

Spider-Man: Remastered

Marvels Spider-Man Remastered je, jak název napovídá, remaster původní hry s tunou RayTracingu. Hra běží na Insomniac Enginu, developery jsou Insomniac Games a Nixxes Software a vydavatelem je Playstation PC. Měříme 20 vteřin dlouhou scénu v oblasti centra města.

V zremasterovaném Spider-Manovi pak navýšilo manuální odladění výkon o slušných 21 %. V průměru se tak díváme na 26% nárůst výkon oproti defaultu, tedy stavu, pokud byste jen zapojili komponenty a na nic nešahali. S X870E AORUS PRO ICE je nastavení Ryzenu 7 9700X jednoduché a na pár minut, a to stojí za to.

Závěr aneb dojmy z X870E AORUS PRO ICE

S launchem nových procesorů tradičně testuji od AORUS modely MASTER. Tentokrát se mi do ruky dostal o třídu nižší model, ICE PRO, a navzdory očekávání musím říct, že až na drobné mouchy jako nestandardně velmi zdlouhavý první POST deska fungovala a spolupracovala jedna báseň. Prostředí UEFI opět prošlo designovými změnami, rozmístění nastavení a položek je přehledné a jednoduché.

Všechna výše ukázaná nastavení fungovala se stoprocentní stabilitou na první dobrou a v tomto ohledu s deskou nebyly sebemenší problémy. Kromě toho, světlé provedení se mi osobně zamlouvá a výbava co do funkcí, chlazení i konektivity je pro běžného i náročnějšího uživatele více než dostačující.

Jediným minusem byla nekompatibilita mých operačních pamětí s funkcí AI Snatch (AI Boost), pro zdostupnění funkce musíte mít paměťový EXPO či duální XMP/EXPO kit z QVL listu, a tak jsem neměl možnost tuto featuru otestovat. Seznam podporovaných pamětí by se měl postupně s novými verzemi BIOSů rozšiřovat, ač není reálné, aby se dostalo na všechny operační pamětí na trhu.

AM5 platforma tu s námi bude minimálně do roku 2026, a tak X870E PRO ICE vypadá na fajnovou volbu, pokud chcete jít cestou Ryzenů a mít otevřenou možnost pro upgrade procesoru, ať už pro nadcházející Ryzen 9000X3D modely s V-CACHE, nebo až pro následující generaci.

X870E AORUS PRO ICE.

X870E AORUS PRO ICE

X870E AORUS PRO ICE je skvěle vybavenou, hi-endovou základní deskou pro Ryzeny 7000, 8000 a 9000, která skvěle poslouží jak na hry, tak na práci a uspokojí i náročnější uživatele.

Klady

• Bezproblémové přetaktování Ryzenu 7 9700X
• Jednoduché a přehledné UEFI
• Pohodové nastavení DDR5
• Slušná výbava co do konektivity
• Rychloupínací mechanismy M.2 i PCIe
• Světlý a solidní design

Zápory

• AI Snatch pouze s QVL DRAM
• Nezvykle delší POST

X870E AORUS PRO ICE je vhodnou deskou pro všechny běžné i náročnější uživatele, který chtějí ze svých Ryzen procesorů vytáhnout maximum.
